آلة لف لفائف المحول

آلة لف لفائف المحول
هناك آلة لف السلك أفقيا و آلة لف السلك عموديا مع قدرات و خصائص مختلفة

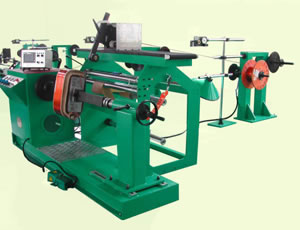

آلة لف السلك أفقيا ( مع جهاز ترتيب أوتوماتيكي )
آلة لف لفائف المحول

تعتبر آلة لف المحول هاته للف الفائف المستعملة في محولات التوزيع الصغير و المتوسط ، محول الجهد / التيار ، مفاعل و ماشابه ذلك .

تتكون من جهاز لف أساسي ، جهاز أوتوماتيكي لتنظيم-السلك ، جهاز تزويد العزل بين الصفائح ، مفرغ الأسلاك بشدّ قابلة للتعديل ، نظام هوائي ، PLC & نظام تحكم مؤازر ...إلخ

تتميز هاته الآلة بتشغيلها الآلي العالي ، وظيفتها الكاملة ، قوة دينامية قوية . يمكن أن تضمن ثبات المحور و تعتبر محكمة عرضيا . كما أنها مناسبة للف الفائف المستطيلة .

1. القطر القصوي لخارج اللفة : أقل من 600 ملم
2. علو المحور : أقل من 700 ملم
3. طول قطري للفة المستطيلة : 1000 ملم الحد الأقصى .
4. الوزن القصوي للفة : 500 كلغ
5. السلك المناسب : سلك مسطح max. 3x12mm ، قطر السلك الدائري المطلي 0.3-3mm
6. سرعة اللف : 0~200rmp

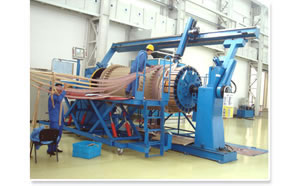

آلة لف السلك أفقيا ( سعة كبيرة )

يستعمل هذا النوع من آلة لف السلك أفقيا في لف الفائف ذات مجولات بسعة كبيرة و مفاعل من 5 طن إلة 35

يمكن تجهيز هاته الآلة بجهاز إحكام أفقي مما يجعل من الف أكثر إحكاما مما يضمن جودة لف الفائف .

تعتمد عداد إلكتروني متقدم ، و الذي يمكن أن يعد الدوراة الإجابية و العكسية ة، كما يتوفر على وضيفة حفظ قابلة للإطفاء .

المعطيات التقنية الرئيسية لآلة لف السلك أفقيا
البارامترات WRJ-5 WRJ-10 WRJ-15 WRJ-20 WRJ-25 WRJ-35
التحميل القصوي (T)
5 10 15 20 25 35
قطر اللفة القصوي (mm)
1500 1800 2000 2800 2800 3000
قطرظرف المثقاب (mm)
750 1000 1400 1800 1800 2000
المسافة بين ظرف المثقاب و الذيل (mm)
3000 3000 3500 4600 4600 4600
علو المغزل الأساسي (mm)
1200 1400 1600 1800 1800 1800
خطّة عمود الذيل (mm)
2000 2000 2000 2600 2600 2600
نطاق دوران جهاز الإحكام
35°
خطّة رأس الإحكام (mm)
500 750 750 750 1040 1040
سرعة المغزل الرئيسي (r/min)
0~10 0~10 0~10 0~10 0~10 0~7
قوة الإحكام العمودية القصوى (kgf)
120 160 160 160 160 160
قوة الإحكام الأفقية القصوى (kgf)
250 300 300 300 300 300
عزم الدوران القصوي (N.m)
8000 15000 2000 25000 30000 40000

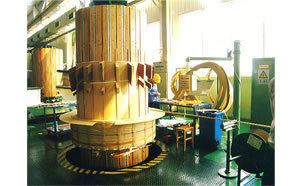

آلة لف السلك عموديا

تم تصنيع آلة لف السلك عموديا للف الأسلاك بفولتاج عالي و محولات الفولاتج العالي جدا . و يمكن لظرف المثقب الرفع / السقوط حسب طول الفة و ذلك للحفاظ على علو الإشتغال .
تعتبر هاته الآلة بتحكم محوّل ، مع تشغيل ثابت ، ضجيج أقل و تشغيل سهل .
تم تجهيزها بعداد إلكتروني و الذي بإمكانه خفض الدوراة عند الإنعكاس . يمكنها توقف و تعيد وضع الدورات أوتوماتيكيا .
المعطيات التقنية الرئيسية لآلة لف السلك عموديا

10T 20T 25T 30T
قطرظرف المثقاب mm ф1500 ф2900 ф2200 ф2800
قطر الدوران القصوي mm ф2200 ф3000 ф3400 ф3500
خطة رفع ظرف المثقاب mm 2200 3000 3000 3500
وزن التحمل القصوي T 10 20 25 30
عزم الدوران القصوي N.m 9000 15000 16500 23000
سرعة دوران ظرف المثقاب r/min 0~10 0~10 0~10 0~10
سرعة رفع ظرف المثقاب m/min 0.5 0.5 0.5 0.5
سرعة إرخاء لوحة التحويل m/min 2.5 2 2.5 2.5
نطاق إرخاء لوحة التحويل mm ф680~ф2232 ф1040~ф3040 ф1800~ф3600 ф1800~ф3600
الأبعاد mm 5086×4586×4263 6500×6000×5020 6856×6356×5020 6856×6356×5020
يمكننا توفير أي نوع من آلات لف الأسلاك ، ليس فقط للمحول و لكن كذلك للآلات الكهربائية الأخرى
