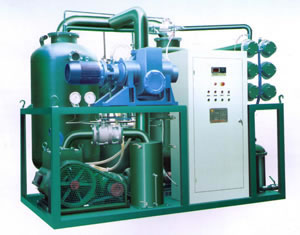

آلة ترشيح زيت المحول بالفراغ

آلة ترشيح زيت المحول بالفراغ

إن هذه السلسلة من آلة ترشيح زيت المحول بالفراغ هي نوع من آلات ترشيح الزيت بالفراغ ذات المرحلة المزدوجة، وتستطيع تجهيز وإعادة تدوير زيت المحول بشكل فعال تحت حالة الفراغ.
إنها قادرة على إزالة الماء، إزالة الغاز، وتطهير الأنواع المختلفة من زيت العزل المستخدم للمحولات العالية الفلطية، قاطع الدائرة الخ.

المميزات الرئيسية
1. إن آلة ترشيح زيت المحول بالفراغ تتميز بالمرحلة المزدوجة، ضغط الفراغ العالي، معدل التدفق العالي. المميزات تساعد على إزالة المياه، الهواء، الغاز، الحبيبات الصلبة وغيرها من الشوائب الأخرى من الزيت بالسرعة وبالفعالية. لذلك، فلطية انهيار الزيت تكون محسنة وأداء العزل يكون مضمونا.
2. إن نظام إزالة الماء وإزالة الغاز المتقدم هو متوفر ويستخدم تكنولوجيا التقطير الومضي 3D لإزالة المكونات المضرة في الزيت مثل المياه، الهواء والغاز.
3. والترشيح المتعدد المرحلة بالدقة العالية يساعد أيضا على عزل الشوائب الميكانيكية من الزيت.
4. إن آلة ترشيح زيت المحول بالفراغ تتبنى عناصر الفلتر العالية الجودة التي تمتلك بالقوة الميكانيكية العالية، والأداء العالي المقاوم للتآكل والاحتكاك الخ.
5. هذه الآلة مجهزة مع جهاز وقاية الضغط الأوتوماتيكي العالي الحس ونظام تحكم مستوى الزيت تحت الحمراء، إنه يضمن التشغيل الآمن، البسيط والسهل.
6. إن آلة ترشيح زيت المحول بالفراغ مصممة مع الوظيفة من الجهاز الكهربائي بالفراغ وتعبئة الزيت هو تحت حالة الفراغ.
7. هذه الآلة قادرة على معالجة زيت الترشيح المنخفض اللزوجة، وتكون أكثر فعالة مقارنة مع آلة ترشيح الزيت بالفراغ ذات المرحلة المفردة.

المواصفات التقنية الرئيسية
البند ZLA-50 ZLA-100 ZLA-200
معدل التدفق المقدر (L/h) 3000 6000 12000
طاقة التسخين (kW) 42 60 108
استهلاك الطاقة الإجمالي (kW) 46 67 119
قطر المخرج/ المدخل (mm) 32 40 50
نطاق الفراغ (MPa) -0.07~0.095
ضغط العمل (MPa) ≤0.5
درجة الحرارة للعمل (℃) 50~75
دقة الترشيح (μm) 1~5
الأبعاد (mm) 1500x1200x1650 1600x1300x1650 1750x1200x1900
الوزن (kg) 800 1050 1800
جدول الأداء المضمون
البند قبل المعالجة بعد معالجة بمرة واحدة بعد معالجة بعدة المرات
محتوى المياه أقل من 50ppm أقل من 15ppm أقل من 3~5ppm
محتوى الغاز أقل من 12% أقل من 0.5% أقل من 0.1%
نقطة الوميض أقل من 135℃ أكثر من 135℃ أكثر من 135℃
فلطية الانهيار أكثر من 35kV أكثر من 55kV أكثر من 60~75kW

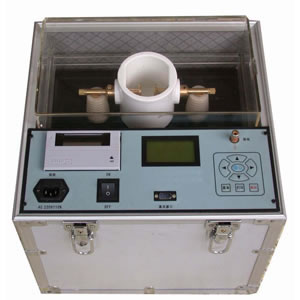

آلة اختبار قوة العزل لزيت المحول آلة اختبار قوة العزل لزيت المحول

إن آلة الاختبار هذه مصممة خاصة لاختبار قوة العزل لزيت العزل.

المميزات
1. الخلط المغناطيسي الأوتوماتيكي
2. يمكن من المستخدم أن يقوم بتعديل هذه المواصفات في أي وقت مثل وقت الاختبار، فترة الخلط وفترة الطهي.
3. إذا كان كل عازل مثقبا، آلة اختبار قوة العزل لزيت المحول سوف تشير بالصوت. طبعا، الصوت قابل لتوقيف العمل إذا كان المشغل لا يحتاج إليه.
4. هذه الآلة ذات وظيفة الكشف الأوتوماتيكية. تكون قابلة لإعادة التحديد الأوتوماتيكية إذا كان المشغل يبدأ تشغيل العداد.
5. عرض LED
6. إن آلة اختبار قوة العزل لزيت المحول لديها وظيفة الاختبار الأوتوماتيكية. ستقوم باختبار بـ 6 مرات باستمرار، وبلوغ المعدل المتوسط من القياسات المتعددة، ثم اخراج بيانات الاختبار والقيمة المتوسطة أوتوماتيكيا.
7. إن بيانات الاختبار قابلة للتخزين بوقت طويل.

المواصفات التقنية
البند الوحدة البيانات
تزويد الكهرباء - 220V±10%, 50Hz±5%
نطاق القياس kV AC 0~80
التيار الحدي mA 5
تخزين البيانات units 360، كل وحدة مع 9 بيانات
دقة القياس % 1.5
سرعة تعديل الفلطية kV/s 2.5 ±10%
تثقيب العازل الكهربائي times 1~9
فترة الخلط s 0~599
فترة الطهي s 0~599
درجة الحرارة البيئية +5 ~ +40
الوزن kg 28
الأبعاد mm 415 x 315 x 315

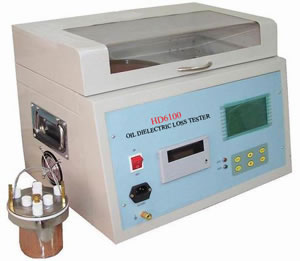

آلة اختبار فقدان العازل الكهربائي لزيت المحول آلة اختبار فقدان العازل الكهربائي لزيت المحول

1. إن آلة الاختبار هذه مصممة خاصة لقياس السعة الكهربائية وظل فقدان العازل الكهربائي من زيت المحول. إنها جهاز عالي الدقة ومتكون من كوب الزيت، مكثف الكهرباء المعياري، جهاز استشعار درجة الحرارة، جهاز تحكم درجة الحرارة، مزود الطاقة AC، جسر فقدان العازل الكهربائي الخ.
2. إن آلة اختبار فقدان العازل الكهربائي لزيت المحول تتبنى أسلوب التسخين بالحث العالي التردد، بدون التواصل مع كوب الزيت. كافة العملية تكون سريعة ومستقرة.
3. مزود الطاقة AC يتبنى أسلوب التحويل AC-DC-AC، مما يضمن أن دقة القياس لا تتأثر بسبب تأرجح التردد والفلطية من نظام الكهرباء المدني. تستطيع آلة الاختبار هذه العمل بشكل عادي حتى إذا كانت الطاقة الكهربائية مقدمة عن طريق المولد.
4. مكثف الكهربائي المضمن هو مكثف الكهرباء الثلاثي القطب SF6، وله فقدان العازل الكهربائي والسعة الكهربائية لن تتأثر بدرجة الحرارة البيئية والرطوبة. إنه يضمن اختبار عالي الدقة بوقت طويل.

المميزات الرئيسية
1. هذه الآلة خفيفة الوزن، وزنها أقل من 18kg، تكون قابلة لحمل بسهولة.
2. إنها مجهزة مع شاشة كبيرة، ومقدمة مع وظيفة عرض القائمة.
3. بيانات الاختبار قابلة لتخزين وطباعتها.
4. التكنولوجيا الرقمية وتكنولوجيا الاختبار الأوتوماتيكية الذكية مستخدمة في الآلة.
5. تتبنى أسلوب التسخين بالحث العالي التردد المتقدم.

المواصفات الرئيسية
البند الوحدة البيانات
تزويد الكهرباء - 220V±10%, 50Hz±5%
فلطية الاخراج HV V 1000~2200
تيار الاخراج الأقصى mA 25
قدرة الاخراج VA 50
الدقة % 2
فرن الحث بتحكم درجة الحرارة kV/s 2.5 ±10%
الطاقة القصوى W 500
نطاق تحكم درجة الحرارة < 100
خطأ قياس درجة الحرارة ±0.5
خطأ تحكم درجة الحرارة ±1
فترة تحكم درجة الحرارة ( من درجة الحرارة البيئية إلى 90℃) min < 20
نطاق القياس tgδ عدم الحد
Cx pF 15~300
Rx - 10M-10T
دقة القياس Δtgδ - ± ( قراءة ×1.0% + 0.020% )
ΔCx - ± ( قراءة ×1.0% + 0.5pF )
ΔRx - ± قراءة × 10%
السماحية النسبية εr - الحساب الأوتوماتيكي
المقاومية الحجمية ρ - الحساب الأوتوماتيكي
درجة الحرارة البيئية -5 ~ +40
الوزن kg 18
الأبعاد mm 450 x 310 x 360
