آلة لف سلك

آلة لف سلك

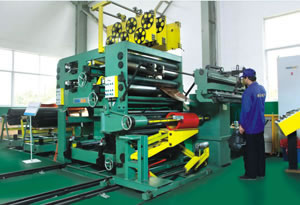

تم تصميم آلة لف السلك هاته خصيصا لتلحيم الألومنيوم ، لفائف من نوع أسلاك النحاس في الناقل و المعدات الكهربائية .
يمكن أن يكون السلك بطبقتين أو طبقة واحدة .

المعطيات التقنية الرئيسية لآلة لف السلك
العدد العنصر الخصائص
BRJ-1400 (II) BRJ-1100 (II) BRJ-800
1 حجم الفة
1.1 طول المحور, mm 500-1400 250-1100 180-800
1.2 طول المحور بما فيه السلك السفلي ,mm 650-1550 400-1250 330-850
1.3 القطر الخارجي ( من دون فصيلة ),mm 700
1.4 القطر الخارجي القصوي , mm 800
1.5 القطر الداخلي الدنوي , mm 130 100 85
1.6 شكل الفة دائري / مستطيل
2 مواد السلك
2.1 المادة سلك الألومنيوم / النحاس
2.2 العرض , mm 450-1250 200-1050 180-750
2.3 السماكة , mm النحاس 0.5-2 0.3-2 0.3-2
الألومنيوم 0.5-3 0.5-3 0.5-3
3 الممهد
3.1 القطر الداخلي , mm 400\500
3.2 القطر الخارجي , mm 1000 900 900
3.3 طول الدراع , mm 1350 1150 750
3.4 نطاق التمديد, mm 385-520
3.5 السعة , kg 2000 2000 1000
3.6 قوة التمديد , N 10-15000 10-10000 10-10000
3.7 20-30000 20-20000
3.8 ضغط هيدروليكي , MPa 0-0.6
4 آلة اللف
4.1 لحظة الإشتغال , N/m ≥10000 ≥7000 ≥4000
4.2 طاقة محرك الف , kW 15 11 11
4.3 طريقة تنظيم السرعة عاكس مباشر
4.4 محور الف, mm 50x90x1850
4.5 سرعة الف , r/mim 0-20 0-25 0-30
5 طريقة التلحيم TIG, أوتوماتيكي
سرعة التلحيم , m/min 0-1 0-1 0-1
6 جهاز القطع قرص الشفرة
سرعة القطع , m/min 1.5
طول القطع , mm 1350 1100 700
7 محور العزل بين الصفائح Tمجموعتين
قطر المحور , mm أقل من 400
القطر الداخلي , mm 76 76 76
طول المحور , mm 1400 1100 700
8 جهاز عزل نهائي
yالكمية أربع مجموعات (يمكن أن يكون كالشروط المطلوبة )
القطر الخارجي أقل من 350mm
القطر الداخلي 56mm
العرض 15-200mm
9 نظام التحكم PLC تحكم أوتوماتيكي
10 حساب الدقة 0.1 دورة
11 طريقة ترخيص الإنحراف نظام مؤازر
11.1 دقة الترخيص ±0.1mm
عرض الفة : 1400mm, 1100mm, 800mm
شكل الفة : دائرية أو مستطيلة
مادة السلك : ألومنيوم أو نحاس
عرض السلك : 450-1250mm, 200-1050mm, 180-750mm
سمك السلك : Copper: 0.3-2mm; Aluminum: 0.5-3mm.
الاستفسار
