خط إنتاج عمود الشارع

مميزات خط إنتاج عمود الشارع
هذا هو خط الانتاج الذي يعتبر مثاليا لإنتاج عمود الشارع وعمود الشارات الضوئية و الاعمدة و الابراج الكهربائية و برجالاتصالات وأنابيب الطاقة، إلخ.
مكونات خط إنتاج عمود الشارع :
خط الانتاج سهل التفكيك و التسوية التشقيق
خط قطع الحافة
الفرامل الهيدروليكية الضاغطة مزدوجة الارتباط
خط آلة الالحام و الوصل أو الاغلاق الاوطوماتيكية
خط آلة الالحام و الوصل أو الاغلاق شبه الاوطوماتيكية
آلة استقامة الأعمدة الحديدية
آلة الاغلاق الميكانيكي
خط الطلاء ثابت
1. خط الانتاج سهل التفكيك و التسوية التشقيق ZDW43J-6*1800
هذا الخط مناسب لتفكيك وتسوية وقطع لفة الصلب الباردة.

No.	العنصر		المعطيات
1	ثخانة المواد		2~6mm
2	عرض المواد الأقصى		1800mm
3	المواد		Q235-A σb≤450MPa
4	وزن الحديد الملفوف		≤16000kg
5	القطر الخارجي للفة		ø800~ø1400mm
6	سرعة التفكيك		80mm/s
7	المحرك	النوع	Y200L1-6
		القوة	22kW
		السرعة	1460r/min
8	دقة التسوية		≥3mm/m²
9	الوزن الكلي		16000kg

2. خط قطع الحافة ZQ11-6x2400x14000
هذا الجهاز مثالي لقطع الصلب مربعي الشكل من دون تخطيط، مع كفاءة عالية ودقة جيدة.

No.	العنصر	Data		وحدة
1	طول القطع	14000		mm
2	الثخانة القصوى للتقطيع	6		mm
3	العرض الأقصى للتقطيع	2400		mm
4	سرعة للعمل القصوى لجهازالمشي	25		m/min
5	محرك عجلة القطع	2*2.2		kW
6	محرك جهاز القيادة	4		kW
7	محرك مضخة النفط	7.5		kW
8	محرك شاحن المواد	3		kW
9	مضخة الزيت	25		ml/r
10	معدات المضخة	25		ml/r
11	ضغط النظام الاقصى	20		MPa
12	الابعاد	الطول	33000	mm
		الثخانة	3800	mm
		الارتفاع	1600	mm
13	الوزن الكلي	24000		kg

3. الفرامل الهيدروليكية الضاغطة 2-WE67Y-300/7000
هذا الجهاز يتكون من فرامل 300T هيدروليكية ضاغطة اثنين مرتبطة وتعمل بشكل متزامن.

No.	العنصر	المعطيات		وحدة
1	الضغط الاسمي	2*3000		kN
2	امتداد طاولة العمل	2*7000		mm
3	ضربة مكبسة المضخة الاقصى	250		mm
4	ارتفاع فتحة مكبسة المضخة الاقصى	770		mm
5	غمق الحنجرة (Throat)	650		mm
6	قوة المحرك الاساسي	2*22		Kw
7	الابعاد	الطول	14000(double)	mm
		الثخانة	2380	mm
		الارتفاع	5100	mm
8	الوزن الكلي	2* 45000		kg

4. خط آلة الالحام و الوصل أو الاغلاق الاوطوماتيكية ZHm³20-14000
هذا الخط يتكون من رئيس لحام رئيسي، وجهاز السحب و طاولة. يعمل المشابك الموجودة على العربة على شد النهاية الواسعة للعمود باحكام, و بذلك تدفع بهذا الاخير أن يتحرك بتساو من النهاية الصغيرة إلى النهاية الكبيرة. هناك عجلتا توجيه في الوحدة الرئيسية والتي تصل العمود بآلة الالحام تلقائيا كما تقوم بالحام الوصلة في وقت واحد. هذا و يمكنها إعادة تدوير عامل الالحام تلقائيا. وبهذا تكون الوصلة التي تم الحامها مستوية و متستمرة بل و جميلة المنظر.

No.	العنصر	المعطيات		وحدة
1	طول اوصل	≤14000		mm
2	الثخانة القصوى	5		mm
3	أبعاد الرأس الرئيسي(LxWxH)	1500*1345*480		mm
4	أبعاد طاولة العمل(LxWxH)	13500*400*480		mm
5	قطر الأغلاق الأقصى	φ320		mm
6	قطر الأغلاق الأدنى	φ60		mm
7	محرك جهاز المشي أو النقل	3		kW
8	محرك مضخة الزيت	3		kW
9	محرك جهاز اعادة التدوير	2.2		kW
10	معدات المضخة	25		ml/r
11	الضغط الهيدروليكيالاقصى	20		MPa
12	الضغط الهيدروليكي للنظام	≤5		MPa
13	الابعاد	الطول	33000	mm
		الثخانة	1600	mm
		الارتفاع	1650	mm
14	الوزن الكلي	6000		kg

5. خط آلة الالحام و الوصل أو الاغلاق شبه الاوطوماتيكية MZ630SS-700x14000 

No.	العنصر		المعطيات	الوحدة	ملحوظات
1	طول الإلحام		14	m	أو أكثر
2	ثخانة الإلحام		طول الإلحام	mm
3	قطر الإلحام		Ø50~Ø700	mm
4	قطر الإلحام		630	A
5	سرعة الإلحام		1~3	m/min
6	الابعاد	الطول	14000	mm
		الثخانة	1200	mm
		الارتفاع	1500	mm
7	الوزن الكلي		6000	2300

6. آلة الاغلاق الميكانيكي HF320*6

No.	العنصر		المعطيات	الوحدة	ملاحظات
1	طول الاغلاق		14	m
2	محيط الاغلاق		Ø320	mm
3	ثخانة الاغلاق		6	mm
4	المحرك	النوع	Y90S-4
		القوة	14*1.5	kW
		السرعة	1460	rpm
5	الابعاد	الطول	14000	mm
		الثخانة	1600	mm
		الارتفاع	650	mm
6	الوزن الكلي			kg

ملاحظة: يمكننا توفير قطر الاغلاق و الثخانة التي تلائمكم

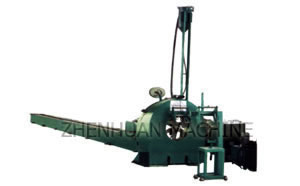

7. آلة استقامة العمود الحديدي
يتم وضع حديد البوست دخل لقمة تسنين الضاغطة وبعدها إضغط على الزر من أجل الإستقامة، الحسب الخطية تتم فقط بالعين. تتميز هذه الماكينة بالهيكل والبنية البسيطة وكذا الموثوقية العليا.

No.	العنصر	المعلومات		الوحدة	ملحوظات
1	طول الاستقامة	غير محدود
2	القطر الاقصى	φ600		mm
3	الثخانة القصوى	10		mm
4	المحرك	النوع	Y160M-6	mm
		القوة	11	Kw
		السرعة	1460	rpm
5	الأبعاد	الطول	4000
		الثخانة	1280
		الارتفاع	2100
6	الوزن الكلي	2800		kg

8. آلة ثني أنابيب الحديد WG90*4
تتكون من اللوحة الأساسية وكذا لقمة تسنين الثني. كما تعتبر خاصة بالنسبة للأنابيب المخروطية

No.	العنصر	المعلومات		الوحدة	ملحوظات
1	قطر الثني	φ90		mm
2	شعاع التني	R500,R700		mm	Two dies
3	الثخانة القصوى للثني	4		mm
4	المحرك	النوع	Y132S-6	mm
		القوة	3	Kw
		السرعة	960	rpm
5	Dimension	الطول	3000	mm
		العرض	2300	mm
		الارتفاع	620	mm
6	الوزن	1800		kg

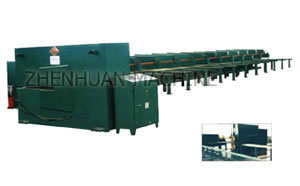

9. خط الطلي الثابث ZJP-14000

No.	العنصر	المعلومات		الوحدة	ملحوظات
1	طول الطلي	14		m
2	قطر الموقف الاقصى	φ600		mm
3	وزن الموقف الاقصى	500		kg
4	استهلاك القوة	نوع التسخين بالحرارةpe	180	Kw/h
		نوع الوقود	22	Kw/h
		نوع الفحم	20	Kw/h
5	فرن ترسيخ المسحوق	الطول	17.500	mm
		الثخانة	2100	mm
		الارتفاع	3200	mm	Max. high positon
6	كابينة الطلي المتحركة	الطول	4800	mm
		الثخانة	1300	mm
		الارتفاع	2400	mm
7	الوزن الاجمالي	100000		kg

يتم توفير آلات ذات الجودة العالية كآلة دوامة تشكيل القناة ، وآلة قطع البلازما ، و آلة اللحام وآلات أخرى من طرف Haoshuo. مرحباً بك عميلا معنا!
