آلة الصب

آلة الصب
الملامح الرئيسية لآلة الصب:
1. مصنوع من حديد العمل الساخن أو الصلب ، وفوهة، gooseneck ووعاء الذوبان تبقى خاصة
2. يسخن بواسطة سخان كهربائي، الفوهة و العنق (ما يصطلح عليه عنق الاوزة) تبقى آمنة ودائمة. مما يبقي درجة الحرارة ثابتة ويجنب التشويش من فوهة، مما تنفي اية امكانية للمنتجات المعيبة.
3. أنظمة التشحيم مركزية، و التثبيث المباشرلأوقات تبديلو تحويل التزييت.
4. تم استيراد أجزاء من هذا الجهاز من الشركات العالمية الشهيرة.
5. نظام التحكم مزدوج التناسب باستعمال مجموعتين من صمامات التدفقات أو الضغط المتفرقة. مما يمكن من سرعة كل حركة أن تعدل بكل حرية.
6. الإلكترونية موقد الزيوت القابلة للاشتعال تم اسيراده من اليابان. تعديل النار مستقر وعالي السلامة.
7. مبرد الزيت من نوع مبرد الماءيتميز بارتفاع كفاءة التبريد للحفاظ على درجة حرارة معينة للزيت كما و تمكن من الحفاظ على نسبة لزوجة مستقرة

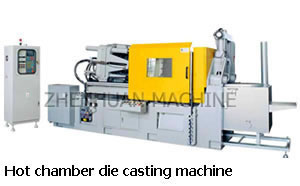

المعطيات الاساسية لآلة الصب للغرفة الساخنة
العنصر Unit ZL-50/60 ZL-90 ZL-130 ZL-200 ZL-280 ZL-400
قوة الاقفال
KN 600 900 1300 2000 2800 4000
ضربة الصب
mm 225 268 310 400 500 550
ثخانة الصب(Min-Max)
KN 50 60 70 110 130 180
ضربة الاخراج(Max)
mm 65 65 75 100 128 120
ثخانة الصب(Max)
Mm 120-325 140-350 170-460 250-560 220-650 300-750
محيط عمود العقدة
Mm 50 60 75 90 100 130
المسافة بين اعمدة العقدة (W×H)
Mm 309x309 360 x360 410 x410 510 x510 560 x560 620 x620
وضعية الطلقة
Mm 0,-50 0,-50 0,-80 0,-100 0,-100 0,-125
ضربة الغطاس
Mm 130 130 150 175 180 230
حاجز الضربة
Mm 200 210 210 210 210 340
قوة الحقن(Max)
KN 65 65 90 130 158 182
قطر الغطاس
Mm 45 50 50 55 55 60 65 70 70 75 80 90
وزن الطلقة الاقصى(Zn)
Kg 0.9 1.0 1.2 1.4 1.8 1.95 2.85 3.32 3.1 3.8 5.5 7.0
الضغط الهيدريوليكي
MPa 13.0 13.0 14.0 14.5 14.5 14.5
قوة المحرك
KW 7.5 11 15 18.5 22 22
سعة البوتقة(Zn)
Kg 320 360 360 550 550 1345
سعة المراكم
L 16 20 25 30 30 40
فرن
الوقود
Kg/h 4.8 4.8 4.8 6.3 6.3 11.2
الخسارة
الطباخ الكهربائي
KW 30 30 30 30 40 40
سعة خزان التفط
L 210 220 250 400 450 800
وزن الماكينة
Kg 3100 4200 5000 7600 10500 17400
ملحوظة: يمكن الاستجابة للطلبات الخاصة

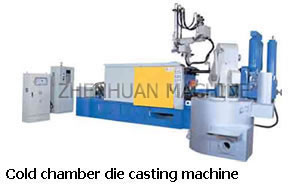

آلة الصب للغرفة الباردة
المميزات الاساسية لآلة الصب للغرفة الباردة
1. لتلبية متطلبات قوالب تم اعتماد قضيب ثلاثي التوتر أو القوس ذي الشكل C زائد مصعد هيدروليكي جهاز.
2. بما أن نظام الحقن يعتمد مكبس منفصل مزدوج السرعة ومراكم شحن الضغط، فإنه يمكن توفير حقن مزدوج عالي السرعة ويمكن من زيادة الضغط.
3. قد تم تجهيز نظام الحقن بصمام منطقي ذي القطر الكبيرو صمام مراقبة التدفق الدقيق ،ممايؤدي إلى تحسين رد فعل عن طريق الحقن وخفض ضغط اهتزاز النفط. كما و يمكن تقديم تعديل الحقن الرباعي المراحل الدقيق.
4. وهي تعتمد على الأداء العالي وانخفاض ضوضاء مضخة توأم الارتباط ، مما يوفر استهلاك الطاقة ويحسن الإنتاجية.
5. هذا الجهاز يستخدم نظام التشحيم المركزي. ويمكن أن يحدد تردد التشحيم مسبقا و مباشرة، وبالتالي الحفاظ على الجهاز لمدة طويلة.
6. تعتمد نظام معدات مقاد بمحرك لتغيير القوالب، مع التشغيل البسيط و برنامج التعديل الذكي التلقائي للقوالب ، وحساب دقيق لمواقع القوالب.
7. القاذف الهيدروليكي مريح و سهل التحكم. و تبقى سرعة الإخراج قابلة للتعديل.
8. يعتمد النظام الهيدروليكي النسب المزدوجة لتعديل الضغط و السرعة لكل جزء بشكل مريح.
9. هذا الجهاز يعتمدالتحكم من نوع PLC، مع 100 وحدة تخزين ، تشخيص و الانذار التلقائي؛ يتم تفتيش قوالب تحديد الموقع بواسطة مسطرة عالية الدقة كما أن دقة مراقبة الموقع يمكن أن تصل إلى 0.1mm.
المعطيات الأساسية ل لآلة الصب للغرفة الباردة
الكود Unit ZLC-160 ZLC-300 ZLC-500 ZLC-630 ZLC-1000 ZLC-1600
قوةالتحامل
KN 1600 3000 5000 6300 10000 16000
ضربة الصب
mm 380 400 500 650 880 1200
ثخانة الصب
mm 210-560 250-650 350-848 350*850 450-1150 500-1400
قياس الاسطوانة(HXV)
mm 675*680 900*915 1165*1170 1240*1240 1620*1620 2010*1960
المسافةبين اعمدة الترابط
mm 465*465 560*560 760*760 775*775 1030*1030 1180*1180
قطر عمود الترابط
mm 80 110 140 160 200 250
قوة الاخراج و التقوية
KN 250 380 450 616 870 1290
قوة الخراج
KN 110 110 190 200 310 445
ضربة الاخراج
mm 340 465 580 600 820 940
قطر الغطاس
mm 50,60,65 50,60,70 70,80,90 70,80,90 90,100,110,120 110-150
وزن القذيفة
Kg 1.3,1.8,2.1 1.3,2.5,2.7 4.2,5.5,6.9 4.2,5.8,7.3 9.5,11.7,14.2,17 17-32
ضغط الصب
Kgf/cm2 1290,890
,760
1530,1060
,780
1588,1215
,960
1588,1210
,960
770-1380 730-1370
مساحة الصب
Cm2 120,170
,200
185,265
,360
385,500
,640
390,515
,650
730-1305 1165-2190
مساحة الصب القصوى تحت 40MPa
Cm2 405 700 1510 1585 2500 4000
موقع حقن الضربة
mm 0-70-140 0-80-160 0-175 0-250 0-300 0-175-350
ادخال الغطاس
mm 135 160 250 250 320 370
قوة الاخراج
KN 112 140 265 315 500 580
ضربة الاخراج
mm 85 100 130 150 210 2550
ضغط العمل الهيدروليكي
Kgf/cm2 140 140 140 140 160 140
محرك القيادة
HP/KW 20/15 25/18.5 40/30 50/37 60/45 2*(60/45)
خزان النفط
L 410 620 900 1050 1400 2600
وزن الآلة
Kg 5800 12500 23000 27500 65500 100000
ملحوظة: يمكن الاستجابة للطلبات الخاصة
