ماكينة تشكيل المعدن الممد

يتم استخدام ماكينة تشكيل المعدن الممد عادة لخرم وتمديد صفائح المعادن إلى شبكات بشكل ماسة وبأحجام مختلفة. فهي أيضاً تعرف بماكينة الشبك المعدني الممدد. إذا قدم لنا العميل المعلومات التالية، فإنه يمكن تخصيص ماكينة صناعة المعادن الممدة.

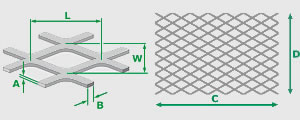

A = ثخانة المادة
B = عرض السلك
C = عرض الشبك
D = الحدود

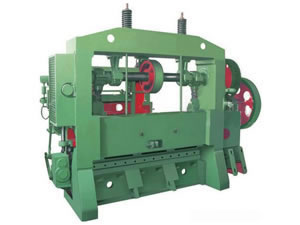

Lو Mمطلوبة لتصميم قوالب الخرم لخط إنتاج الشبك المعدني الممدد. ماكينة المعدن الممدد القوي
المعلمات التقنية لماكينة الشبك المعدني الممدد القوي

البند	HE-6-2500	HE-8-2000	HE-6-2000	HE-4-2000	HE-2.5-2000
المواد القابلة للتطبيق	HRC، CRC، الفولاذ المقاوم للصدأ، النحاس، الألومنيوم، الرصاص، التيتانيوم
عرض الشبك المناسب	2500mm	2000mm
أقصى ثخانة للمعدن ( الفولاذ الكربوني )	6mm	8mm	6mm	4mm	2.5mm
قوة الخرم	100طن	220طن	100طن	63طن	63طن
قضيب التغذية	0-8	0-8mm	0-6mm	0-4mm	0-6mm
قوة محرك التشغيل	22kW	50kW	15kW	15kW	11kW
مرات الخرم	40/ دقيقة	45/ دقيقة	45/ دقيقة	60/ دقيقة	70/ دقيقة
وزن الماكينة	18طن	25طن	12طن	12طن	10طن
طول الماكينة	5500mm	6000mm	3600mm	3600mm	3500mm
عرض الماكينة	3300mm	2400mm	3100mm	2500mm	2400mm
إرتفاع الماكينة	1750mm	1750mm	2280mm	3000mm	2300mm

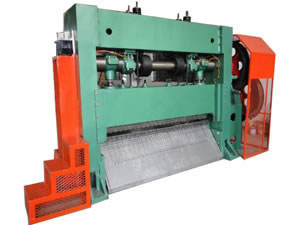

ماكينة الشبك المعدني الممدد ذو حجم متوسط
المعلمات التقنية لماكينة المعدن الممدد ذو حجم متوسط

البند	ME-4-1300	ME-2.5-1500	ME-3-2500
المواد القابلة للتطبيق	HRC، CRC، الفولاذ المقاوم للصدأ، النحاس، الألومنيوم، الرصاص، التيتانيوم
عرض الشبك المناسب	2500mm	1500mm	2500
أقصى ثخانة للمعدن ( الفولاذ الكربوني )	4mm	2.5mm	3mm
قوة الخرم	125 طن	140 طن	120 طن
قضيب التغذية	0-5	0-2.5mm	0-7mm
قوة محرك التشغيل	15kW	11kW	17kW
مرات الخرم	85/ دقيقة	100/ دقيقة	45/ دقيقة
وزن الماكينة	5 طن	6 طن	18طن
طول الماكينة	2500mm	2870mm	4000mm
عرض الماكينة	1800mm	1990mm	3500mm
إرتفاع الماكينة	2400mm	2140mm	2400mm

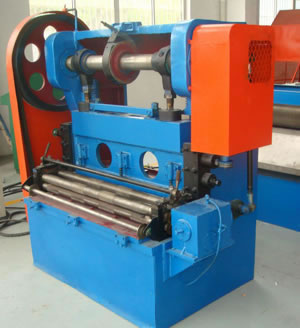

ماكينة الشبك المعدني الممدد ذو حجم صغير
المعلمات التقنية لماكينة الشبك المعدني الممدد ذو حجم صغير

البند	SE-1.5-1250	SE-1.0-1000	SE-1.5-1000	SE-4.0-1000
المواد القابلة للتطبيق	HRC، CRC، الفولاذ المقاوم للصدأ، النحاس، الألومنيوم، الرصاص، التيتانيوم
عرض الشبك المناسب	1250mm	1000mm	1000	1000
أقصى ثخانة للمعدن ( الفولاذ الكربوني )	1.5mm	1.0mm	1.5mm	4mm
قوة الخرم	50 طن	40 طن	50 طن	100 طن
قضيب التغذية	0.3-3	0.3-2mm	0.3-3mm	0.3-5mm
قوة محرك التشغيل	7.5kW	5.5kW	7.5kW	11kW
مرات الخرم	200/ دقيقة	300/ دقيقة	200/ دقيقة	120/ دقيقة
وزن الماكينة	2.5 طن	2 طن	2 طن	3.5 طن
طول الماكينة	2200mm	1800mm	1800mm	1800
عرض الماكينة	1100mm	900mm	900mm	1100
إرتفاع الماكينة	1600mm	1500mm	1500mm	1500

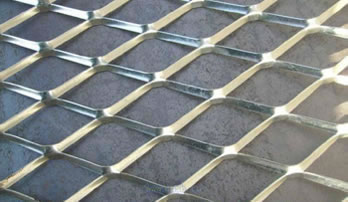

عرض المنتجات الجاهزة
