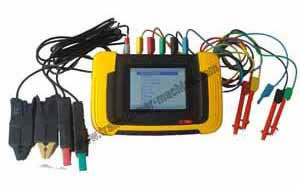

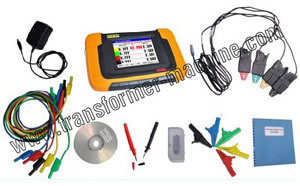

جهاز تحليل جودة الطاقة الكهربائية
هذا PQA-3561 هو 3P/3W و 3P/4W ، يستخدم جهاز تحليل جودة الطاقة الكهربائية اختبار وتقييم جودة شبكة الطاقة الكهربائية . إنه يوفر مضاعف التحليل لنغم متوافق إلكتروني ، جهد / تردد / تيار ، ثلاثي الأطوار عدم الاتزان ، طاقة وقوة ، تسجيل البيان وأكثر منها .
يساعد جهاز تحليل جودة الطاقة الكهربائية على تحديد الموقع ، تنبؤ ، منع وحل المشكلة في أنظمة توزيع الطاقة الكهربائية . هذا يمتاز بالذكرى بالحجم الكبير ، ومناسب لتحليل لفترة طويلة ، وتجميع البيانات من شبكة الطاقة الكهربائية ، إن بيانات تحليل البرنامج تم تجميع وتحسين إلى PC .
تطبيقات جهاز تحليل جودة الطاقة الكهربائية
1. معرفة المشكلة – تشخيص المشاكل على شاشة لحصول على التشغيل على الخط فورا
2. يشخص مسبقا – يكشف ويمنع مشاكل الجودة قبل يحدثها
3. يثبت أن إمدادات الطاقة الخارجية في قناة مساعدة
4. يحدث جهاز تحليل جودة الطاقة الكهربائية عن مشاكل غير قابلة للوصول أو متقطعة
5. دراسة التحميل – تثبت قدرة النظام الكهربائي قبل زيادة الحمولة
6. تقييم – استهلاك طاقة الكمية قبل وبعد تطويرات لحفظ على الطاقة على الأجهزة الكهربائية
مزايا جهاز تحليل جودة الطاقة الكهربائية
1. إنه وزن خفيف ، حجم صغير ومحمول
2. شاشة LCD ملونة تعمل باللمس 5.7" 320x240
3. يمكن يختبر فولت ثلاثي الأطوار ، فولت خط الصفر ، تيار ثلاثي الأطوار ، تيار خط الصفر وغيرها
4. محلل جودة الطاقة يكون اختبار النغم المتوافق 50 مرة مع رسم الطيف الترددي
5. اختبار الطاقة : طاقة ظاهرية بثلاثي الأطوار ، طاقة فعلية ، طاقة تفاعلية ، عامل الطاقة وطاقة كهربائية بثلاثي الأطوار
6. اختبار عدم الاتزان بثلاثي الأطوار مع رسم بياني
7. إن تسجيله أقل من 40 مرة من تيار الموجة و40 مرة من الانحراف والازدياد
8. اختبار حركة الموجة ، فلاش الوقت القصير والوقت الطويل
9. محلل جوة الطاقة الكهربائية مجهز من مرسمة الذبذبات الرقمية ، يكون فحص شكل الموج لإشارة الجهد والتيار
10. إن مريح التحليل من نتائج المراقبة ببرنامج عرض البيان
11. محطة الاتصالات USB
12. إنه مدعوم بطارية ايون الليثيوم بالأداء العالي ، وتعمل 5 ساعات
البيانات التقنية لجهاز تحليل جودة الطاقة الكهربائية
| البند | المواصفات |
| مقاومة المدخلات | 1MΩ، 20PF |
| مستوى القياس للفولطية | 10-700Vrms |
| مستوى القياس للتيار | 5A،10A،100A،1000A،1500A و3000A ( عبر مشابك التيار المتعلقة ) |
| مستوى التردد | 40Hz-70Hz |
| القياس التوافقي | 1-50th |
| التيار المتدفق | 2000A |
| أعلى فولطية | 1000V |
| وزن الهيكل الأساسي | 1.6kg (3.53lb) |
بارامترات وظائف القياس لجهاز تحليل جودة الطاقة الكهربائية
| العنصر | نطاق القياس | الدقة |
| الجهد |
10~700V (true RMS) | +/-0.5% |
| التيار |
0.5~3000A (true RMS) | +/-0.5% |
| التردد |
40~70Hz | +/-0.01Hz |
| اختبار النغم المتوافق |
الجهد : نغم متوافق إجمالي ، 1~50th | +/-0.1%(r) |
| التيار : نغم متوافق إجمالي ، 1~50th | +/-0.05A | |
| اختبار الطاقة |
0.05~700kW الطاقة الفعلية | +/-50W الإشارة |
| 0.05~700kVA الطاقة الظاهرية | +/-50VA الإشارة | |
| 0.05~700kVAR الطاقة التفاعلية | +/-50VAR الإشارة | |
| 0.00~1.00 عامل الطاقة | +/-0.05 الإشارة | |
| 0.01~10000kWh القوة الفعلية | +/-0.05kWh الإشارة | |
| 0.01~10000kVAh القوة الظاهرية | +/-0.1kVAh الإشارة | |
| 0.01~10000kVARh القوة التفاعلية | +/-0.1kVARh الإشارة | |
| 0.00~1.00 عامل الطاقة المتوسطة | +/-0.005 الإشارة | |
| تخلل بالتوازن الثلاثي الأطوار |
10~700V (true rms) الجهد الأساسي | +/-0.5% |
| 0.5~1000A (true rms) التيار الأساسي | +/-0.5% | |
| 40~70Hz التردد الأساسي | +/-0.01Hz | |
| 0~360° زاوية الطور | +/-0.3° | |
| 0.0%~100% عدم الاتزان | +/-0.2% | |
| تسجيل البيان |
الجهد 3P ، التيار 3P ، تيار الصفرية ، الجهد التوافقي (THD و 1-25 نغم متوافق) ، التيار التوافقي (THD و 1-25 نغم متوافق) ، غير متوازن ، طاقة فعلية ، طاقة ظاهرية ، طاقة تفاعلية ، عامل الطاقة ، ترجرج ، تذبذب إلخ |
فاصل الوقت : 3s~30min ، قابل للتعديل استقرار الوقت : <960 hours |
| الانحراف / الموج |
إنحراف الجهد ، موج الجهد ، الانقطاع الفوري | يكون تسجيل البيانات أقل من 40 مرة |
| التذبذب |
تذبذب الجهد الكهربائي 0.1%~10.0% | ≤ +/-5% |
| الترجرج |
الترجرج لفترة طويلة وفترة قصيرة | فترة قصيرة ≤ +/-5% |
| مرسمة الذبذبات الرقمية |
أشكال الموج الزائلة من الجهد 3P ، التيار 3P ، جهد الصفرية ، تيار الصفرية | أقصى تردد العينة : 200KHz أصغر تردد العينة : 100Hz |
