نظام اختبار الكابل بالجهد العالي

نظام اختبار الكابل بالجهد العالي

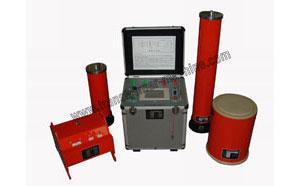

نظام اختبار الكابل بالجهد العالي يشمل طاقة التردد ، محول التيار المثير ، المفاعل وموزع الجهد . إن المفاعل هو نوع صب الراتنج الجاف ، ومناسب لاختبارات الكابل المختلف . جهاز زيادة جهد الرنين بالتردد المغير يجعل المفاعل والمكثف يحققان الرنين بتعديل التردد من الطاقة وحصول على الجهد العالي والتيار الكبير على أشياء الاختبار .

نظام اختبار الكابل بالجهد العالي هو محمول ، خاصة لاختبار الكابلات . بعض وزن الجزء يكون 60Kg ، من السهل على نقل شخصين وآخرين 30Kgيكون نقله بالشخص الواحد .

بارامترات نظام اختبار الكابل بالجهد العالي

البند المواصفات
الفولطية الخارجة المقدرة 0-130kV
التردد الخارج 20-300Hz
موجه الجهد الرنانة الموجة الجيبية، مع معدل إنحارف أقل من 1%
زمن العمل للحمولة الكاملة 60 دقيقة
عامل جودة النظام أكثر من 20 تحت أقصى حد للحمل
تعديل التردد 0.1Hz، عدم إستقرار أقل من 0.01%
مصدر الطاقة تزويد كهربائي عادي 220V أو 380V

مكونات نظام اختبار الكابل بالجهد العالي

الرمز المكونات الأساسية الكابلات المناسبة
طاقة التردد المفاعل محول التيار المثير موزع الجهد
ZXZ-44/22 2.5kW 1A/220kV, 2 sets 2.5kVA/1kV 25kV 10kV 300mm2 ≤1km
ZXZ-88/22 4kW 2A/22kV, 2 sets 4kVA/1kV 25kV 10kV 300mm2 ≤2km
ZXZ-132/22 6kW 2A/22kV, 3sets 6kVA/1/3kV 70kV 10kV 300mm2
≤3km 35kV,300mm2 ≤0.7km
ZXZ-198/22 10kW 1.5A/22kV, 6sets 10kVA/1/3kV 70kV 10kV 300mm2
≤4km 35kV,300mm2 ≤1km
ZXZ-264/22 15kW 2A/22kV, 6sets 15kVA/1/3kV 70kV 10kV 300mm2
≤ 4km 35kV,300mm2 ≤1km
ZXZ-396/22 15kW 3A/22kV, 6sets 15kVA/1/3kV 130kV 10kV 300mm2
≤ 8km 35kV,300mm2 ≤2km
ZXZ-640/22 25kW 2.5A/32kV, 8sets 25kVA/1/3/5kV 130kV 10kV 300mm2 ≤10km 35kV,300mm2 ≤3km 110kV,400mm2 ≤1km
ZXZ-1280/22 50kW 5A/32kV, 8sets 50kVA/1/3/5kV 130kV 10kV 300mm2 ≤20km 35kV,300mm2
8km 110kV,400mm2 ≤2km
