جهاز اختبار تبديد العازل الكهربائي بالتردد المختلف

جهاز اختبار تبديد العازل الكهربائي بالتردد المختلف

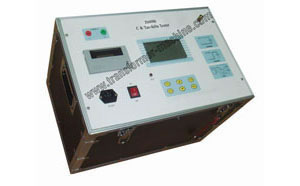

جهاز اختبار عامل التبديد / السعة الكهربائية بالتردد المختلف هو مقياس الاختبار الحديث لقياس السعة الكهربائية وعامل التبديد
(خسارة العازلة الكهربائية والمقاومة للتيار الكهربائي) من أنواع متنوعة من أجهزة الجهد العالي الكاملة الأوتوماتيكية ، مثل محولات التيار ، الكابلات ، مكثفات الكهرباء ، العوازل ، أجهزة التحويل HV ، مانعات صواعق البرق ، إلخ .

هذا مقياس بدقة عالية ، وطاقة رئيسية تم توليد من عاكس التيار الجانبي ودفع إليه بالمحول . إن تردد الطاقة الرئيسية 45Hz و 55Hz ، مختلفا لتردد الطاقة وتجنب التدخل من تردد الطاقة . وهو مناسب لمولد الكهرباء لإمداد الطاقة .

مزايا جهاز اختبار تبديد العازل الكهربائي بالتردد المختلف
1. هذا مقياس نوع محمول ، وزنه خفيف جدا ، لا أكثر من 30kg
2. إنه مجهز من الشاشة الكبيرة (240x128mm) ، عرض القائمة مع الدفع الفوري النسبي في الجانب اليميني ، والتشغيل البسيط ، لا يحتاج إلى التدريب
3. نتيجة الاختبار نكون الحفظ أو الطباعة ، إذا إجراء التشغيل ، وسوف إكمال جميع الاختبار أوتوماتيكيا
4. هذا جهاز اختبار السعة الكهربائية بالتردد المختلف تم المجهز من الذكرى بالقدرة الكبيرة ورقاقة المفكرة CMOS . نتائج الاختبار تكون التوفير في سلسل الوقت / التاريخ ، ونتائج التاريخ تكون إعادة النظر والطباعة في أي وقت
5. إنه المجهز من قائمة برنامج الأسلاك في الداخل لمساعدة المشغل على تسييج بالأسلاك الشائكة صحيحا
6. هذا جهاز اختبار تبديد العازل الكهربائي بالتردد المختلف المجهز من كوب الزيت ، الذي يكون اختبار تبديد العازل الكهربائي من زيت العازل
7. إنه مناسب لاختبار محول الجهد بنوع مكثف الكهرباء المختوم الكامل
8. عاكس التيار الداخلي ودائرة العينة تم مراقبة رقمية كلية ، وجهد المخرجات قابل للتعديل مستمرا
9. إن مجهز هذا مقياس اختبار تبديد العازل الكهربائي بالتردد المختلف من قياسات الحماية المتعددة الأمان لتقلب الجهد ، إخراج الدائرة القصيرة ، الجهد الزائد ، التيار الزائد ، درجة الحرارة الزائدة إلخ

البارامترات الرئيسية لجهاز اختبار تبديد العازل الكهربائي بالتردد المختلف

1
شروط الخدمة
-5°C ~ 40°C RH<80%
2
مبدأ مانع للانسداد
تغيير التردد
3
إمداد الطاقة
AC220V +/-10% (لا حدود على تردد)
4
HV النتاج
الفلطية 0.5~10kV
الدقة 5%
أقصى التيار 140mA
القدرة 1000VA
5
القوة المثيرة الذاتية
AC 0~30V 45Hz/55Hz
أقصى التيار 15A
6
نسبة التبين
tgδ 0.001% Cx: 0.1pF
7
الدقة
Δtgδ +/- (reading x 1.0% + 0.040%)
ΔCx +/- (reading x 1.0% +1.0pF)
8
نطاق القياس
tgδ No limit
Cx 15pF < Cx < 100000pF

10kV Cx < 30,000pF

5kV Cx < 60,000pF

1kV Cx < 100,000pF
For CVT Cx < 100,000pF
9
حجم الذكرى
يكون تخزين بيانات اختبار الوحدة 40
10
الأبعاد
470 x 320 x 390mm (L x W x H)
11
الوزن
30kg
