Наши станки для намотки трансформаторов могут быть классифицированы на три серии. Клиент может выбрать продукт, который наиболее отвечает реальным требованиям их производства.

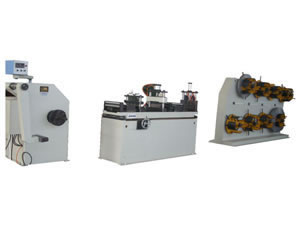

I. Станок для намотки трансформаторов высокой мощности

Данный станок подходит для намотки однофазных или трехфазных трансформаторов (3-колонных или 5-колонных). Сечение сердечника может быть прямоугольным, трапециевидным или круглым. Наш намоточный станок состоит из разматывателя, устройства подачи, выпрямления и демпфирирования, а также основной намоточной головки (инверторное управление). Это оборудование также подходит для обмотки тороидальных сердечников для измерительных трансформаторов.

Технические характеристики станка для обмотки сердечников трансформаторов
Модель TXJ-1 TXJ-2 TXJ-3
Мощность подходящего трансформатор (кВA) 30-800 800-1600 1600-2000
Крутящий момент шпинделя (Н • м) ≥600
Макс. вес сердечника (кг) 2000 2500 3000
Макс. наружный диаметр сердечника (мм) 750 900 1200
Ширина полосы из текстурованной холоднокатаной электротехнической стали (мм) ≤220 ≤280 ≤320
Количество полос 1-8 полос (Стойка для подачи материала с 8 головками)
Диапазон расширения подающей головки (мм) 460-520
Мощность приводного двигателя (кВт) 9 13 13
Скорость намотки (об/ мин) 0-18
Давление воздуха (МПа) 0-0.6
Метод подсчета Цифровой дисплей, число витков может быть установлено предварительно в пределах 1-9999
Общий вес (кг) 4500 5000 5500
Размеры (мм)
Секция подачи 3700×840×2100
Выпрямительная секция 2065×800×1800
Намоточная секция 1860×1500×1730 1960×1650×1880 2060×1750×1980
Занимаемая площадь (мм) 9000×2500 9000×2500 10000×2500

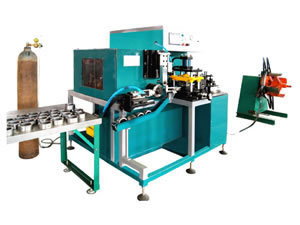

II. Автоматический станок для обмотки тороидальных сердечников

Данный автоматический станок для обмотки тороидальных сердечников из текстурированной холоднокатаной электротехнической стали, используемых в трансформаторах, оснащается роботизированной системой для простой и удобной работы. В комплектацию нашего обмоточного станка входит устройство подачи с серводвигателем, пробивное и режущее устройство, натяжное оборудование, обмоточная система с серводвигателем, устройство точечной сварки и устройство вывода готовых сердечников.

Технические параметры автоматического станка для обмотки тороидальных сердечников
Модель ZJJ-40 ZJJ-60 ZJJ-80
Толщина подходящих полос 0.23-0.35мм
Ширина подходящих полос 10-30мм 30-60мм 40-100мм
Макс. внешний диаметр сердечника Φ100мм Φ120мм Φ200мм
Макс. внутренний диаметр сердечника Φ30-50мм Φ50-70мм Φ80-100мм
Точность поворота сердечника ±0.1
Скорость производства 3-5шт/мин 2-3шт/мин 1.5-2шт/мин
Размер станка Около 2500×1200×1250мм
Вес станка Около 2000кг

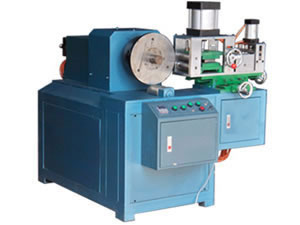

III. Полуавтоматический станок для обмотки тороидальных сердечников

Характеристики
1. Тороидальные сердечники, обмотанные при помощи нашего полуавтоматического станка, как правило, используются в трансформаторах.
2. Этот станок оснащается автоматическим штамповочным и режущим устройством.
3. Наличие регулируемых устройств направления и прессования полос обеспечивает стабильное натяжение и высокую точность обмотки.
4. Прессовальная секция данного станка для обмотки тороидальных сердечников разработана с устройством слежения, что обеспечивает надлежащее усилие прижатия.
5. Наличие автоматического устройства вывода обмотанных сердечников позволяет значительно улучшить эффективность работы.
6. Доступна функция ручной точечной сварки.

Технические параметры полуавтоматического станка для обмотки тороидальных сердечников
Модель TXJ-1A
Толщина подходящих полос 0.23-0.5мм
Ширина подходящих полос 20-200мм
Макс. внешний диаметр сердечника Φ350мм
Макс. внутренний диаметр сердечника Φ30мм
Макс. вес сердечника 800кг
Главный двигатель Инверторное управление, 3кВт
Точность поворота сердечника ±0.1
Скорость намотки 0-200об/мин
Размер станка Около 1800×1400×1350мм
Вес станка Около 1900кг

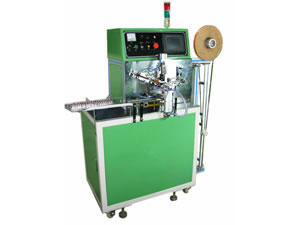

IV. Станок для обмотки тороидальных сердечников из аморфных/ нанокристаллических сплавов

К основным функциям автоматического обмоточного станка относятся функции подачи материала, внутренней сварки, обмотки, резки и внешней сварки. В комплектацию станка входит сервоприводная система, зубчатый привод и высокоскоростная система намотки. Удобное отображение соответствующих рабочих параметров, условий работы, а также сбоев в работе оборудования осуществляется при помощи человеко-машинного интерфейса. В случае нехватки материала или обнаружения дефекта материала сработает система аварийного предупреждения.

Технические параметры станка для обмотки тороидальных сердечников из аморфных/ нанокристаллических сплавов
Параметры Спецификации
Мин. внутренний диаметр сердечника 2.8-25мм (148мм) (обмотка на разных станках)
Макс. внешний диаметр сердечника 60 (165) мм (обмотка на разных станках)
Ширина подходящих полос 2.8-10мм
Производственная скорость 8-12шт/мин
Допуск по весу сердечника Менее 1г
Вес катушки 3кг
Мощность главного серводвигателя для намотки Panasonic, 0.9-5кВт (машинный код)
Размер станка 1600×800×1400мм
Вес станка 200кг
Система управления ПЛК Panasonic и интерфейс "человек-машина"
Серводвигатель Panasonic

Помимо вышеуказанного оборудования, мы также предлагаем станки для обмотки сердечников из бериллиевого сплава и других специальных материалов. Мы также имеем возможность производить оборудование для автоматической сортировки, тестирования, склеивание и упаковки готовых сердечников из аморфных/ нанокристаллических сплавов.
