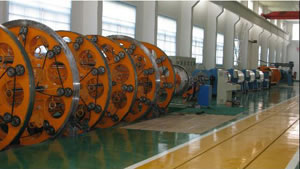

Линя производства транспонированных проводов

Эта производственная линия предназначена для производства проводников с непрерывной транспозицией, используемых в огромных обмотках трансформаторов с напряжением менее 1000 мВА и 1000 кВ. Основной функцией оборудования является скрутка плоских медных проводов, с периодической сменой положений фаз. Машина, через точные механические действия перемещающей головки, изгибает плоские медные провода вдоль узкого поперечного сечения и повторно транспонирует относительно друг друга, а затем провода покрываются бумажной изоляцией и наматываются на приемную катушку.

Характеристики и особенности
1. 24-96 размотанных проводов, большое расстояние размотки, угол размотки менее 16 °
2. Линия для производства проводников с непрерывной транспозицией оснащена выравнивающим устройством принудительного действия, с углом выравнивания 8-10 °, и точной настройкой напряжения.
3. Перемещение готовой продукции осуществляется двойным толканием под действием постоянного давления; расстояние перемещения: 22-35 мм; регулировка без зазора, частота транспозиции: максимум 120 раз в минуту
4. Устройство обмотки проводов бумажной лентой с функцией дополнительного натяжения
скорость намотки этого устройства настраивается в диапазоне 40-70% номинальной скорости.
5. Наше оборудование оснащено двух-головочным устройством буксировки гусеничного типа. Информация о тяговом усилии выводится на экран и регулируется в соответствии с Вашими требованиями.
6. Управление сервоприводом переменного тока в совокупности с инверторным приводом, система управления с ПЛК, передача высокоточного синхронизированного управления каждой части, запись и функция самоочистки, удаленный диагностический контроль.

Технические характеристики

Параметры	Показатели	Единицы измерения
Количество плоских проводов	7-95	шт.
Размер одиночного провода	A: 1.12-2.85; B: 3.15 - 13	мм
Максимальные размеры готовой продукции	28x90	мм
Вращательная скорость стоячего контейнера (бесступенчатое наматывание)	1-10	об/мин
Буксировочная скорость (бесступенчатое наматывание)	1-10	м/мин
Шаг перемещения (бесступенчатое наматывание)	50-250	мм
Скорость намотки (бесступенчатое наматывание)	50-450	об/мин
Шаги намотки (бесступенчатое наматывание)	50-100	мм
Максимальное количество слоев намотки	8 x n	слоев
Ширина изоляционной бумаги	14-35	мм
Направление перемещения	Right
Мощность главного двигателя	18-55	кВт
Размер намоточного барабана в контейнери	PN400-PN500
Размер диска намоточного устройства	PN800-PN2000
Мощность двигателя намоточного устройства	7.5	кВт
Размеры линии	(38000-58000) x 5200 x 4200	мм
Вес	38-61	тонн
Общая мощность	60-113	кВт
