Máquina de fundición a presión

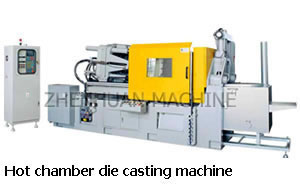

1. Máquina de fundición a presión con cámara caliente
Existen dos tipos: máquina de fundición a presión con cámara caliente y máquina de fundición a presión con cámara fría.Máquina de fundición a presión con cámara caliente Máquina de fundición a presión con cámara fría

Características principales de la máquina de fundición a presión con cámara caliente
- Boquilla, cuello de cisne y recipiente de fundición son especialmente duraderos ya que están hechos de acero o hierro para trabajo en caliente
- La boquilla y el cuello de cisne son calentados por un calentador eléctrico, seguro y duradero. Estos mantienen la temperatura constante y evita la interferencia de la boquilla lo que resultaría en productos defectuosos
- Sistema de lubricación central automático, se ajustan directamente los giros de la palanca de lubricación
- Usa piezas hidráulicas importadas de fabricantes famosos en todo el mundo
- Sistema de control proporcional doble especial; usa dos juegos de válvulas de proporción de flujo/presión separadamente, así hace que la velocidad de cada acción y la presión sean ajustabas libremente
- Quemador de aceite electrónico de Japón. El ajuste del fuego es estable y altamente seguro
- Refrigerador de aceite por agua con una alta eficiencia de refrigeración para mantener una cirta temperatura y viscosidad del aceite.

Información técnica principal de la máquina de fundición a presión con cámara caliente:

Item		Unidad	ZL-50/60		ZL-90		ZL-130		ZL-200		ZL-280		ZL-400
Fuerza de cierre		KN	600		900		1300		2000		2800		4000
Recorrido del troquel		mm	225		268		310		400		500		550
Grosor del troquel (Min-Max)		KN	50		60		70		110		130		180
Recorrido de eyección (Max)		mm	65		65		75		100		128		120
Grosor del troquel (Max)		Mm	120-325		140-350		170-460		250-560		220-650		300-750
Diámetro de la barra T		Mm	50		60		75		90		100		130
Espacio entre las barras (W×H)		Mm	309x309		360 x360		410 x410		510 x510		560 x560		620 x620
Posición de disparo		Mm	0,-50		0,-50		0,-80		0,-100		0,-100		0,-125
Recorrido del émbolo		Mm	130		130		150		175		180		230
Recorrido transversal		Mm	200		210		210		210		210		340
Fuerza de inyección (Max)		KN	65		65		90		130		158		182
Diámetro del émbolo		Mm	45	50	50	55	55	60	65	70	70	75	80	90
Peso de disparo máx. (Zn)		Kg	0.9	1.0	1.2	1.4	1.8	1.95	2.85	3.32	3.1	3.8	5.5	7.0
Presión hidráulica		MPa	13.0		13.0		14.0		14.5		14.5		14.5
Potencia del motor		KW	7.5		11		15		18.5		22		22
Capacidad del crisol (Zn)		Kg	320		360		360		550		550		1345
Capacidad del acumulador		L	16		20		25		30		30		40
Horno	Combustible	Kg/h	4.8		4.8		4.8		6.3		6.3		11.2
Consumo	Horno eléctrico	KW	30		30		30		30		40		40
Capacidad del tanque de aceite		L	210		220		250		400		450		800
Peso de la máquina		Kg	3100		4200		5000		7600		10500		17400

Nota: Se pueden cumplir requisitos especiales

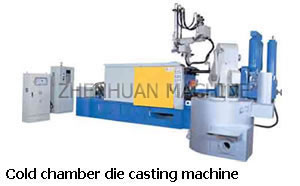

Máquina de fundición a presión con cámara fría Características principales de la máquina de fundición a presión con cámara fría
- Adopta un dispositivo de elevación hidráulica de barra de triple tensión o soporte tipo C, satisfaciendo los requisitos de los moldes.
- El sistema de inyección adopta un pistón de velocidad doble y acumulador de carga de presión separados, así puede suministrar una velocidad de inyección doble y aumentar la presión.
- El sistema de inyección está equipado con una válvula lógica de diámetro amplio y una válvula de control de flujo precisa, mejorando la reacción de inyección y disminuyendo la vibración de presión de aceite. El sistema también proporciona un ajuste de inyección de 4 etapas preciso.
- Tiene un alto rendimiento, bomba de enlace doble, ahorra el consumo de energía y mejora la productividad.
- Adopta un sistema de lubricación centralizado automático. La frecuencia de lubricación puede ser predeterminada directamente para mejorar la duración de la máquina.
- Adopta un sistema de engranaje de motor de impulso para cambiar los moldes, operación simple, programa de ajuste de moldes automático inteligente, cálculo preciso de la ubicación de los moldes.
- El eyector hidráulico es conveniente para el control. La velocidad de eyección es ajustable.
- El sistema hidráulico adopta un control de proporción doble para un ajuste conveniente de presión y velocidad de cada pieza.
- Adopta un control preciso de PLC, con 100 unidades de almacenamiento, diagnóstico y alarma automáticos; la posición fija del molde es controlada por un medidor eléctrico de alta precisión, la exactitud del control de posición puede ser de 0.1mm.

Información técnica principal de la máquina de fundición a presión con cámara fría

Código	Unidad	ZLC-160	ZLC-300	ZLC-500	ZLC-630	ZLC-1000	ZLC-1600
Fuerza de sujeción	KN	1600	3000	5000	6300	10000	16000
Recorrido del troquel	mm	380	400	500	650	880	1200
Grosor del troquel	mm	210-560	250-650	350-848	350*850	450-1150	500-1400
Tamaño del cilindro (HXV)	mm	675*680	900*915	1165*1170	1240*1240	1620*1620	2010*1960
Espacio entre las barras T	mm	465*465	560*560	760*760	775*775	1030*1030	1180*1180
Diámetro de la barra T	mm	80	110	140	160	200	250
Fuerza de inyección de intensificación	KN	250	380	450	616	870	1290
Fuerza de inyección	KN	110	110	190	200	310	445
Recorrido de inyección	mm	340	465	580	600	820	940
Diámetro del émbolo	mm	50,60,65	50,60,70	70,80,90	70,80,90	90,100,110,120	110-150
Peso de disparo	Kg	1.3,1.8,2.1	1.3,2.5,2.7	4.2,5.5,6.9	4.2,5.8,7.3	9.5,11.7,14.2,17	17-32
Presión de fundición	Kgf/cm2	1290,890,760	1530,1060,780	1588,1215,960	1588,1210,960	770-1380	730-1370
Área de fundición	Cm2	120,170,200	185,265,360	385,500,640	390,515,650	730-1305	1165-2190
Área de fundición máx. 40MPa	Cm2	405	700	1510	1585	2500	4000
Posición de disparo de inyección	mm	0-70-140	0-80-160	0-175	0-250	0-300	0-175-350
Penetración del émbolo	mm	135	160	250	250	320	370
Fueza del eyector	KN	112	140	265	315	500	580
Recorrido de eyección	mm	85	100	130	150	210	2550
Presión de trabajo hidráulica	Kgf/cm2	140	140	140	140	160	140
Motor de impulso	HP/KW	20/15	25/18.5	40/30	50/37	60/45	2*(60/45)
Tanque de aceite	L	410	620	900	1050	1400	2600
Peso de la máquina	Kg	5800	12500	23000	27500	65500	100000

Nota: Se pueden cumplir requisitos especiales.
