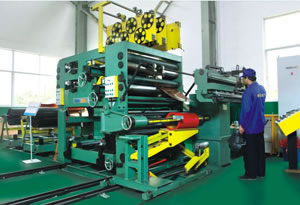

Este tipo de máquina es especialmente diseñada para enrollar bobinas de láminas de aluminio / cobre en transformadores y aparatos eléctricos.
La lámina puede ser de capa doble o capa simple.
| 1 | Tamaño de la bobina | ||||
| 1.1 | Longitud axial, mm | 500-1400 | 250-1100 | 180-800 | |
| 1.2 | Longitud axial (incluyendo derivaciones), mm | 650-1550 | 400-1250 | 330-850 | |
| 1.3 | Diámetro externo (excluyendo sección), mm | 700 | |||
| 1.4 | Diámetro externo máx., mm | 800 | |||
| 1.5 | Diámetro interno mín., mm | 130 | 100 | 85 | |
| 1.6 | Forma de la bobina | Redonda / Rectangular | |||
| 2 | Material de la bobina | ||||
| 2.1 | Material | Lámina de cobre / aluminio | |||
| 2.2 | Ancho, mm | 450-1250 | 200-1050 | 180-750 | |
| 2.3 | Grosor, mm | Cobre | 0.5-2 | 0.3-2 | 0.3-2 |
| Aluminio | 0.5-3 | 0.5-3 | 0.5-3 | ||
| 3 | Desbobinadora | ||||
| 3.1 | Diámetro interno, mm | 400\500 | |||
| 3.2 | Diámetro externo, mm | 1000 | 900 | 900 | |
| 3.3 | Longitud del brazo, mm | 1350 | 1150 | 750 | |
| 3.4 | Rango de expansión, mm | 385-520 | |||
| 3.5 | Capacidad, kg | 2000 | 2000 | 1000 | |
| 3.6 | Fuerza de expansión, N | 1 0-15000 | 1 0-10000 | 1 0-10000 | |
| 3.7 | 2 0-30000 | 2 0-20000 | |||
| 3.8 | Presión hidráulica, MPa | 0-0.6 | |||
| 4 | Máquina enrolladora | ||||
| 4.1 | Momento de trabajo, N/m | ≥10000 | ≥7000 | ≥4000 | |
| 4.2 | Potencia del motor de enrollado, kW | 15 | 11 | 11 | |
| 4.3 | Método de regulación de velocidad | Inversor continuo | |||
| 4.4 | Eje de enrollado, mm | 50x90x1850 | |||
| 4.5 | Velocidad de enrollado, r/mim | 0-20 | 0-25 | 0-30 | |
| 5 | Método de soldadura | TIG, automático | |||
| Velocidad de soldadura, m/min | 0-1 | 0-1 | 0-1 | ||
| 6 | Dispositivo de corte | Cuchilla de disco | |||
| Velocidad de corte, m/min | 1.5 | ||||
| Longitud de corte, mm | 1350 | 1100 | 700 | ||
| 7 | Ejes para aislantes interlaminares | two sets | |||
| Diámetro del eje, mm | Less than 400 | ||||
| Diámetro interno, mm | 76 | 76 | 76 | ||
| Longitud del eje, mm | 1400 | 1100 | 700 | ||
| 8 | Dispositivo de aislamiento terminal | ||||
| Cantidad | Cuatro juegos (puede ser según sus requisitos) | ||||
| Diámetro externo | Menor a 350mm | ||||
| Diámetro interno | 56mm | ||||
| Ancho | 15-200mm | ||||
| 9 | Sistema de control | Control PLC automático | |||
| 10 | Precisión de corte | Círculo de 0.1 | |||
| 11 | Método de rectificación por derivación | Sistema servo | |||
| 11.1 | Precisión de rectificación | ±0.1mm | |||
