Transformador de núcleo amorfo

El transformador amorfo es recientemente desarrollado con un núcleo amorfo que tiene una pérdida de no-carga del 20% menor a los núcleos CRGO convencionales. Ofrecemos máquinas completas para la producción de transformadores amorfos, y soporte tecnológico también.

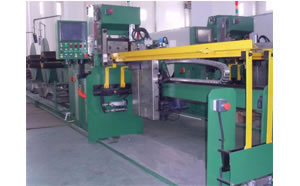

Máquina de corte con núcleo amorfo

Esta máquina de corte amorfo es especialmente diseñada para un corte y apilado automático de tiras amorfas para núcleos.
Esta línea adopta un control PLC, impulso servo, operación por pantalla táctil y mecanismos de transmisión mecánica de alta precisión, por lo que asegura una alta automatización, alta productividad y alta confiabilidad.
Esta máquina principalmente satisface los procesos de núcleos de aleación amorfos grandes de 3 fases-3 columnas.

Datos técnicos de la Máquina de corte con núcleo amorfo

Modelo	FJJ-2000	FJJ-5000
Altura del núcleo amorfo	150-850mm	150-2000mm
Anchura del núcleo amorfo	30-450mm	50-1500mm
Espesor del núcleo amorfo	25-130mm	25-150mm
Anchura de la tira amorfa	140-230mm
Longitud de corte	300-3000mm	300-5000mm
Espesor de corte	Máx. 15 capas. Cada capa tiene un espesor de 0.025 mm
Precisión de corte longitudinal	±0.5mm
Precisión del ángulo de corte	±0.05 grados
Precisión de apilamiento	±0.5mm
Velocidad de alimentación	5-80m/min
Velocidad de corte	0-30 veces por minuto	0-20 veces por minuto
Alimentación de energía eléctrica	10kW
Consumo de aire	0.3m3/min.
Área ocupada por la máquina	12×2×2.2m	15×2×2.2m

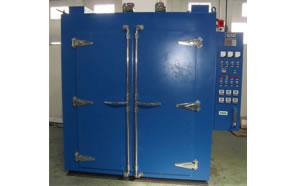

Horno de recocido al vacío

Este horno al vacío ha sido especialmente diseñado para el recocido de núcleos de acero amorfo.

1. Sistema de control de temperatura separado (PID), controlador de temperatura programmable de 30 secciones, con apagado por exceso de temperatura y funciones de alarma por exceso de temperatura.
2. Cada fase del tubo de calentamiento tiene un fusible de 200A y tres medidores de corriente, interruptor de control separados.
2. Equipado con 6 sensores de temperatura con visor numérico, uno en el cuerpo y cinco para la detección del producto.
4. El horno está llenado con gas nitrógeno. El llenado de arranque y detenimiento está controlado por una válvula electromagnética que es programable con PLC.

Parámetros técnicos del horno de recocido al vacío

Ítem	Especificaciones
Dimensiones totales	2250×1900×2360mm
Tamaño de la cámara de recocido	1500×1500×1700mm
Temperatura máxima
