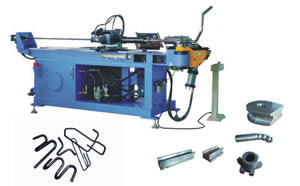

آلة ثني الأنبوب CNC
نصنع و نصدر, في Haoshuo , آلة ثني الأنبوب CNC. تتميز منتجاتنا بالسمات التالية:
1. التحكم رقمي من ثلاثة محاور ، تحامل هيدروليكي
2. قيادة بتروس مسننة و حمالة (rack)، تم تجهيز كل محوربمخفض سياري ذي دقة عالية .
3. تتم استعادة متتبع التخفيض (tracking die ) هوائياً
4. تحكم CNC ، تشغيل بشاشة تعمل باللمس 12.1" ،بسيطة وسهلة
| البند | JXWGJ-22 | JXWGJ-40 | |
| أقصى زاوية تقويس | 190º | 190º | |
| أقصى نصف قطر للتقويس | 100mm | 150mm | |
| أقصى طول للأنبوب | 2000mm | 3000mm | |
| أقصى ثخانة لجدار الأنبوب | 1.6mm | 2mm | |
| أقصى قطر للأنبوب | Ф22mm | Ф40mm | |
| الإنتاجية (ثانية/ تقويس) | 2s | 4-5s | |
| سرعة المحور | محور التغذية | 800mm/s | 600mm/s |
| محور الدوران | 180º/s | 90º/s | |
| محور التقويس | 180º/s | 180º/s | |
| دقة المحور | محور التغذية | ±0.2mm | ±0.5mm |
| محور الدوران | ±0.2º | ±0.2º | |
| محور التقويس | ±0.5º | ±0.5º | |
| طاقة المحور | محور التغذية | 0.75kW | 1.5kW |
| محور الدوران | 0.4kW | 0.75kW | |
| محور التقويس | 1.5kW | 3.0kW | |
| مصدر الهواء | 0.4-0.7MPa | - | |
| الضغط الهيدروليكي | -(or 3.0-5.0MPa*) | 5.0-8.0MPa | |
| مصدر الطاقة | 50Hz ، AC380V (أو طلب خاص) | ||
| الأبعاد (L×W×H) | 2000×700×1500mm | 3200×800×1500mm | |
| الوزن | 800kg | 1800kg | |
ملاحظة: يمكن تشغيل المنتج من سلسلة JXWGJ-22 باستخدام نظام هوائي أو هيدروليكي، ويتم تشغيل سلسلة JXWGJ-40 باستخدام نظام هيدروليكي، فقط.
ما عليك إلا تزويدنا بقطر الأنبوب الأقصى، سمك الجدار، والشكل وغيرها ، ونحن سنقدم لكم آلة ثني الأنبوب CNC التي تناسبكم !
