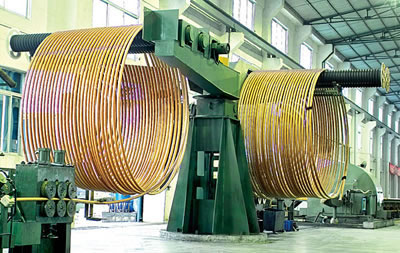

آلة لف الأنابيب النحاسية

آلة لف الأنابيب النحاسية

إن آلة لف الأنابيب النحاسية مكونة وفقا للقطر المطلوب من المنتج النهائي ( الأنبوب النحاسي). بشكل عام، خط الإنتاج متكون من فرن الصهر وآلة الصب، طاحونة لفافة الأنبوب، آلة السحب المزدوجة السلسلة ( أول آلة السحب الثلاثية السلسلة)، آلة السحب بالنوع العمودي، والمعدات المساعدة الخ.

المواصفات التقنية
النبد البيانات الملاحظة
فرن الصهر وآلة الصب لكتلة حديدية
قدرة الصهر القصوى 5000kg
طاقة الصهر الحثي المقدرة 190kW x 2
معدل الصهر 1500kg/h
السعة لفرن الحفاظ على درجة الحرارة 2000kg
الطاقة لفرن الحفاظ على درجة الحرارة 125kW
معدل الصهر لفرن الحفاظ على درجة الحرارة 500kg/h
سرعة الكتلة الحديدية (رئيسية) 0~25cm/min
عدد الكتلة الحديدية 3
طاحونة لفافة الأنبوب للف الأنابيب النحاسية
حجم الكتلة الحديدية الفارغة Φ80~90×20~ 25mm سماكة الجدار * القطر الخارجي
وزن ملف الكتلة الحديدية الأقصى 1000kg
حجم الأنبوب الملفوف Φ50x2.5mm, Φ47x2.3mm, Φ25x2.3mm
قطر الأسطوانة Φ270mm
طاقة محرك التشغيل الرئيسي 220kW x 2 DC
طاقة محرك التشغيل المساعد 220kW DC
سرعة اللف 13~17m/min
سرعة تغذية الكتلة الحديدية 0.7~1.2m/min
تفاوت قطر الأنبوب ±0.50mm
تفاوت سماكة جدار الأنبوب ±0.20mm
تدفق غاز النتروجين 800~1000L/min الضغط 0.3MPa
استهلاك غاز النتروجين 300~400L/min النقاء 99.99%
الطاقة الكاملة 720kW
الإنتاجية لكل مرة لا أقل من 42t
استهلاك الكهرباء أقل من 260kW·h/t
آلة السحب المزدوجة السلسلة لأنابيب السحب
قوة السحب رقم 1 وحدة السحب 15T
رقم 2 وحدة السحب 10T
سرعة السحب رقم 1 وحدة السحب 0~65m/min قابل للتعديل المتواصل
رقم 2 وحدة السحب 0~85m/min قابل للتعديل المتواصل
قطر أنبوب الادخال رقم 1 وحدة السحب الحد الأقصى 50mm
رقم 2 وحدة السحب الحد الأقصى 40mm
قطر أنبوب الاخراج رقم 1 وحدة السحب الحد الأقصى 40mm
رقم 2 وحدة السحب الحد الأقصى 30mm
طاقة المحرك رقم 1 وحدة السحب 200kW, DC
رقم 2 وحدة السحب 185kW, DC
آلة السحب بالنوع العمودي لأنابيب السحب
قوة السحب القصوى 8000kg
سرعة السحب 0~1000m/min
حجم الأنبوب الفارغ Φ48 x 2.4mm
حجم أنبوب السحب الأدنى Φ6 x 0.3mm
الطاقة الكاملة حوالي 451kW
