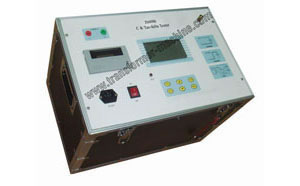

Измеритель емкостного сопротивления и коэффициента потерь

Измеритель емкостного сопротивления и коэффициента потерь

Измеритель емкостного сопротивления и коэффициента потерь, является новым тестирующим аппаратом для измерения емкостного сопротивления и коэффициента потерь (диэлектрической потери и полного сопротивления) устройства полного автоматического напряжения, как трансформаторов, кабелей, конденсаторов, изоляторов, выключателей HV, предохранителей и т.д.
Этот высокоточный прибор; основную мощность производит, согласно внутреннему инвертору и повышает напряжение трансформатора. Частота основной мощности является 45Hz и 55Hz, неодинаковая с частотой сети и также избегает помех мощности частоты сети. Соответствует передаваемой мощности генератора.

Характеристика - Измеритель емкостного сопротивления и коэффициента потерь

1. Портативный тип, легкий вес, не более чем 30kg.
2. Оборудован большим экраном (240x128mm), отображение меню на правой стороне экрана, простой рабочий процесс, без требований специальной подготовки.
3. Тестовые результаты емкостного сопротивления и коэффициента потерь могут быть сохранены и распечатаны; одновременный процесс и автоматическое завершение полного тестирования.
4. Большой объем памяти и регистрация чипов CMOS. Тестовые результаты могут быть сохранены в последствии времени и дате; просмотр истории записи и распечатка, спустя некоторое время.
5. Оснащен схемой меню, для помощи оператора правильной установки.
6. Измеритель емкостного сопротивления и коэффициент потерь оснащен заземлением для обеспечения бесперебойного, высокого напряжения тока.
7. Оборудован масляным изолятором, этот прибор также может тестировать диэлектрические потери изоляции нефти.
8. Измеритель емкостного сопротивления и коэффициент потерь соответствует полной проверки герметичного конденсатора трансформаторов напряжения.
9. Инвертор и схема выборки, имеет цифровое управление, выход напряжения, непрерывное регулирование.
10. Оснащен несколькими системами защиты колебания напряжения, короткого замыкания, высокого напряжения, высокого тока, высокой температуры и т.д.

Технические параметры - Измеритель емкостного сопротивления и коэффициента потерь
1 Условия работы -5°C ~ 40°C RH<80%
2 Устройство защиты от помех Изменение частоты
3 Источник мощности AC220V +/-10% (без ограничений на частоту)
4 Выход HV напряжение 0.5~10kV
точность 5%
Максимальный ток 140mA
Мощность 1000VA
5 Самовозбуждаемая мощность AC 0~30V 45Hz/55Hz
Максимальный ток 15A
6 Диапазон разрешения tgδ 0.001% Cx: 0.1pF
7 Точность Δtgδ +/- (показания x 1.0% + 0.040%)
ΔCx +/- (показания x 1.0% +1.0pF)
8 Диапазон измерения tgδ Без ограничений
Cx 15pF < Cx < 100000pF
10kV Cx < 30,000pF
5kV Cx < 60,000pF
1kV Cx < 100,000pF
для CVT Cx < 100,000pF
9 Размер памяти сохранение 40 единиц данных тестирования
10 Габаритные размеры 470 x 320 x 390mm (L x W x H)
11 Масса 30Kg
