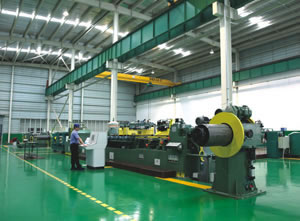

Máquina de corte de núcleo do transformador

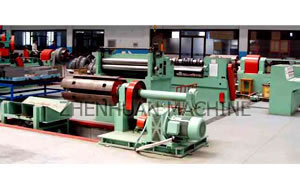

Esta linha de laminação é utilizada especialmente para cortar rolos de aço silicone grandes em tiras para aço de silicione núcleos são utilizados no transformador, transformador de corrente/voltagem e outros aparelhos elétricos.

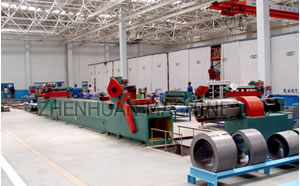

A linha é composta por decoiler de expansão hidráulica, The line is comprised of hydraulic expansion decoiler, marca de armazenamento No1, máquina de laminação, marca de armazenamento No. 2, dispositivo de guia e tensão, recoiler, carro para descarregamento, sistema hidráulico e controle do sistema.

Esta linha foi concebida por nós mesmos com tecnologia similar à GEORG da Alemanha. Ele combina corte e chanfro em forma de V juntos (perfuração é opcional).

Características da linha
1.Decoiler de cabeça dupla e expansão mecânica, direção ativa, capacidade 5T
2.Alta precisão do dispositivo alimentador servo, precisão da alimentação ≤0.1mm
3.Máquina pneumática de corte em V de alta precisão dirigida por servo motor, tolerância da etapa da alimentação ≤ 0.1mm; ângulo de corte ≤1°.
4.Máquina guilhotinha pneumática de alta precisão (dois jogos) para corte em ângulos de 45°, ângulo da guilhotina ≤1°, material da lâmina da guilotina liga YG20
5.Tabela de classificação de camada dupla
6.Tabeça de levantamento e caimento de camada dupla, capacidade 10T
7.Sistema de controle PLC

Esta máquina é apropriada para corte de tiras de aço silício na diagonal (curva) de de núcleos em seção redonda, seção trapezoidal, rectangular, etc, para ambos os núcleos de avião e tridimensional.
Esta máquina é equipada com um software especial (instalado no computador baseado em Windows), que ajuda a projetar os núcleos, o cálculo da dimensão do núcleo e dimensões da tira da fenda digonal.

Principais dados técnicos
1) Apropriado para a produção de transformadores com vários tipos de núcleos de enrolamento:
 Máx.diâmetro da coluna central: plano 230mm; 300 milímetros estereoscópico
 Máx.capacidade de transformação: 1600kVA
2) Taxa de utilização de materiais:
 Seção redonda: cerca de 90% em assentamento
 Seção redonda + trapezoidal combinado: mais de 95%
3) Cortar tiras: duas partes uma vez
4 Max). largura da faixa de silício bruto: 450mm
5 Escala da espessura) de aço ao silício: 0.2-0.35mm
6) Velocidade de corte: max. 40m/min, ajuste contínuo
7) largura de corte de precisão: + /-0.2mm
8) Burr altura: menos de 0.03mm
9) Poder avaliado: 5kW
10) Vida da lâmina de corte: mais de 20.000 m antes de triturar
11) Dimensão: aproximadamente 8000 x 1500 x 1300mm
12) Peso: aproximadamente 2.000 kg

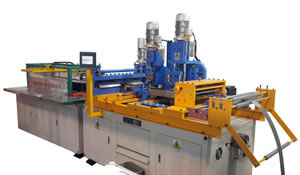

Esta máquina de corte de núcleo mitrado de transformador compacto é designada em estrutura compacta. Ela é projetada com a função de perfuração em linha, entalhe e corte transversal. O comprimento total não é superior a 6m. Esta máquina é composta por acionador servo, PLC e HMI. Totalmente automática, o ângulo, a posição do furo, posição de entalhe em V, o comprimento do corte, e dados step-lap podem ser pré-definidos no PLC.
