Notre bobineuse lourde pour transformateur se décline en trois modèles. Le client peut choisir un produit basé sur la demande de production actuelle.

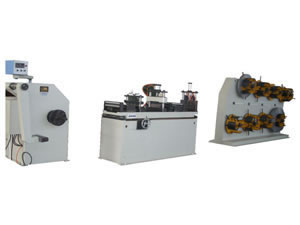

I. Bobineuse lourde pour transformateur

Cette gamme de produit est applicable pour le bobinage de noyau de transformateur monophasé et triphasé (3 colonne ou 5 colonnes). La section de noyau peut être rectangulaire, trapézoïdale ou ronde. Composé d'un dérouleur multi têtes, d'un appareil d'alimentation, rectification et amortissement et la tête d'enroulement principal (contrôleur d'onduleur), la bobineuse lourde est applicable pour l'enroulement de noyaux toroïdaux pour transformateur d'instrument.

Paramètres techniques de la Bobineuse

Article	TXJ-1	TXJ-2	TXJ-3
Capacité de transformateur applicable (KVA)	30-800	800-1600	1600-2000
Couple de broche (N·M)	≥600
Poids de noyau maximum (kg)	2000	2500	3000
Diamètre de noyau extérieur maximum (mm)	750	900	1200
Largeur de bande d'acier laminé à froid à grains orientés (mm)	≤220	≤280	≤320
Quantité de bandes	1-8 bandes (support d'alimentation de matériau à 8 têtes)
Gamme d'expansion de tête d'alimentation (mm)	460-520
Puissance de moteur de conduite (kW)	9	13	13
Vitesse d'enroulement (rpm)	0-18
Pression pneumatique (MPa)	0-0.6
Méthode de comptage	Ecran numérique, les tours peuvent être préréglés selon 1-9999
Poids total (kg)	4500	5000	5500
Dimensions (mm)
Unité d'alimentation	3700×840×2100
Unité de rectification	2065×800×1800
Unité d'enroulement	1860×1500×1730	1960×1650×1880	2060×1750×1980
Zone de plancher (mm)	9000×2500	9000×2500	10000×2500

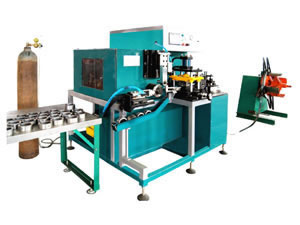

II. Machine d'enroulement de noyau toroïdal automatique

Adéquate pour le bobinage de noyaux toroïdaux en acier laminé à froid à grains orientés utilisé dans les transformateurs, la machine d'enroulement de noyau toroïdal automatique adopte un système robotisé pour des opérations simples et pratiques. Cette gamme de produit comprend un appareil d'alimentation à servo moteur, une unité de poinçonnage et de découpe, un équipement de tension, un système d'enroulement à servo moteur, un appareil de soudage à point et un appareil de libération de noyau fini.

Paramètres techniques de la Machine d'enroulement de noyau

Article	ZJJ-40	ZJJ-60	ZJJ-80
Epaisseur de bande adéquate	0.23-0.35mm
Largeur de bande adéquate	10-30mm	30-60mm	40-100mm
Diamètre extérieur maximum du noyau	Φ100mm	Φ120mm	Φ200mm
Diamètre intérieur minimum du noyau	Φ30-50mm	Φ50-70mm	Φ80-100mm
Précision de tour	±0.1 tours
Vitesse de production	3-5pcs/min	2-3pcs/min	1.5-2pcs/min
Dimensions de machine	Environ 2500×1200×1250mm
Poids de machine	Environ 2000kg

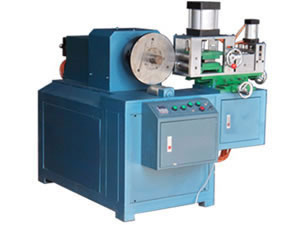

III. Machine d'enroulement de noyau toroïdal semi automatique

Caractéristiques
1. Le noyau toroïdal produit avec notre bobineuse de noyau toroïdale semi-automatique est adéquat pour les transformateurs.
2. Ce produit est équipé avec un appareil de poinçonnage et découpe automatique.
3. Grâce à un appareil de guidage ajustable et une presse à bandes, la tension et la précision d'enroulement sont parfaitement contrôlées par la machine d'enroulement de noyau.
4. L'unité de presse pour équipement d'enroulement de noyau toroïdal est conçu avec un appareil de suivi. L'unité de presse permet donc une presse de noyau adéquate pour un bon niveau de compaction.
5. L'appareil de libération de noyau automatique améliore grandement l'efficience de fonctionnement.
6. Soudage à point manuel.

Paramètres techniques de la Machine d'enroulement de noyau toroïdal semi automatique

Article	TXJ-1A
Epaisseur de bande adéquate	0.23-0.5mm
Largeur de bande applicable	20-200mm
Diamètre extérieur maximum du noyau	Φ350mm
Diamètre intérieur minimum du noyau	Φ30mm
Poids de noyau maximum	800kg
Moteur de conduite principal	Contrôle d'onduleur 3kW
Précision de tours	±0.1 tours
Vitesse d'enroulement	0-200r/min
Dimensions de machine	Environ 1800×1400×1350mm
Poids de machine	Environ 1900kg

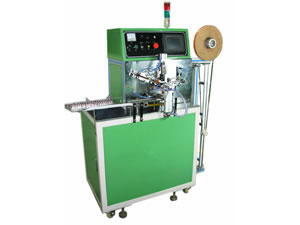

IV Machine d'enroulement de noyau amorphe/noyau nano cristal toroïdal

La technologie de traitement de l'enrouleur de noyau automatique comprend l'alimentation, le soudage interne, l'enroulement, la découpe et le soudage externe. Cette machine d'enroulement de noyau amorphe toroïdal est composée d'un système d'entraînement à servo moteur, d'une unité de transmission à engrenages et d'une unité d'enroulement à vitesse rapide. Les paramètres relatifs, les conditions de fonctionnement ainsi que les défaillances de la machine sont affichées sur l'interface homme-machine. En cas de manque de matériau ou de matériau défaillant, le système de contrôle PLC envoie une alerte automatique.

Paramètres techniques de la Machine d'enroulement de noyau amorphe/nano cristal

Article	Spécifications
Diamètre intérieur minimum de noyau	2.8-25mm (148mm) (de machines différentes)
Diamètre extérieur maximum de noyau	60 (165)mm (de machines différentes)
Largeur de bande adéquate	2.8-10mm
Vitesse de production	8-12pcs/min
Tolérance de poids de noyau	Inférieur à 1g
Poids de bobine de câble	3kg
Puissance servo moteur de l'enroulement principal	Panasonic, 0.9-5kW (basé sur un code machine)
Dimensions de machine	1600×800×1400mm
Poids de machine	200kg
Système de contrôle	Système PLC Panasonic et interface homme-machine
Servo moteur	Panasonic

En plus de ces produits, nous fournissons une machine d'enroulement de noyau d'alliage Béryllium-Mo et d'autres bobineuses de matériaux spéciales. Nous produisons des lignes d'essais et de triage automatiques, une ligne de collage et d'emballage automatique pour la finition de noyaux amorphes et de noyaux nano cristaux.
