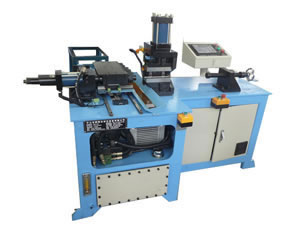

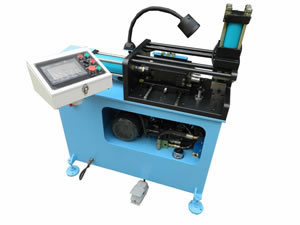

Laminoir (Machine de formage d'embouts de tube)

Laminoir (Machine de formage d'embouts de tube) Laminoir (Machine de formage d'embouts de tube)

Ce laminoir est destiné au formage d'embouts de tubes avec des opérations que l'expansion, la réduction, la conification, le profilage d'évasement, le profilage d'anneau de positionnement etc. Le tube traité avec notre machine de formage pour embout est généralement utilisée dans les industries telles que la climatisation, le chauffage et le l'automobile. La machine de formage d'embouts de tube peut être conçue avec une station, trois stations, quatre stations, cinq stations et six stations. Le client peut choisir une machine de traitement de tube en fonction de ses exigences.

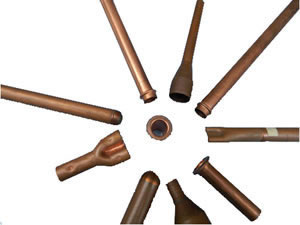

Produit fini

Paramètres techniques de la Machine de formage d'embouts de tube
Article Spécifications
Modèle Machine de formage d'embouts de tube 3 stations
Diamètre de tube en cuivre adéquat Φ6-12mm
Epaisseur de paroi du tube en cuivre adéquate 0.5-0.75mm
Longueur de tube en cuivre adéquate Max. 1.5m (Evasement: 3.5-4m)
Coaxialité entre l'extrémité profilée et le centre de tube Inférieure à 0.1mm
Ovalité Inférieure à 10% du diamètre de tube
Précision de repositionnement Inférieure à 0.15mm
Durée d'action simple 3-5 secondes

Dimensions de tubes en cuivre à diamètre réduit/à expansion typique
Diamètre de tube×Epaisseur de paroi Dimensions profilées
Φ12×0.6mm Evasement 90°, Φ15.1mm
Φ6×0.5mm Evasement 90°, Φ9.2mm
Φ12×0.75mm Φ12.7mm (0~-0.15mm)
Φ9.53×0.75mm Φ10mm(0~-0.15mm)
Φ8×0.75mm Φ9.53mm(0~-0.15mm)
Φ7×0.75mm Φ9.4mm(0~-0.15mm)
Φ10×0.75mm Φ9.53mm(0~-0.15mm)
Φ10×0.75mm Φ12.7mm(0~-0.15mm)

Noms relatifs
Profileuse d'extrémité de tube, Ligne de profilage d'embout de tube, Ligne de formage pour embout de tube
