Descripción

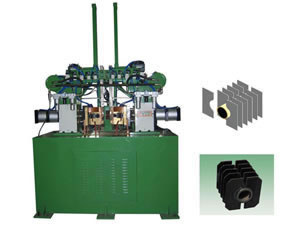

Nuestra máquina soldadora de aletas en H ha sido desarrollada para la fabricación de tubos aletados H simples o dobles. Estos tubos aletados se utilizan sobre todo en calderas. La soldadora de aletas para tubos consta de un carrito manual, sistema neumático, unidad de soldadura y armazón de soporte.
Por otra parte, esta máquina de soldadura está controlada por un PLC y permite la producción semiautomática. El proceso de producción incluye la alimentación manual de tubos de acero, la descarga manual de las aletas, la descarga manual de los tubos aletados y la entrega automática. El espacio entre las aletas y la longitud se puede configurar con el PLC. Vale destacar que el espacio de aletado para un tubo puede variar.
Capacidad de la soldadora de aletas H para tubos de calderas| Ítem | Especificaciones | |||
| Longitud adecuada para el tubo | 1-15m | |||
| Espesor de la aleta en forma de H | 2-3mm | |||
| Diámetro adecuado del tubo base de acero | 19-51mm | |||
| Material aplicable | Tubo base | Acero al carbono | Acero al carbono | Acero inoxidable |
| Aleta | Acero al carbono | Aleación de acero bajo en carbono | Acero inoxidable | |
| Ítem | Especificaciones |
| Suministro de energía de soldadura | Inversor de frecuencia mediana, 160kVA×3 |
| Método de refrigeración del transformador | Refrigeración por agua |
| Rectificador con diodo de silicona | ABB de Suiza, 12 piezas |
| Electrodo de soldadura activa | Aleación de Be-Co-Cu |
| Electrodos de soldadura | 2500N |
| Cilindro neumático para presión y posicionamiento | Airtec de Taiwán |
| Unidad de recocido para la sección de soldadura | Período de recocido ajustable |
| Velocidad de soldadura | <4s (para tubo base de 38.1mm y aleta de 3mm) |
| Resistencia de la soldadura | >50MPa o el tubo se rompe |
| Ancho de la costura de soldadura | Larger than f de espesor |
| Tolerancia de longitud de la aleta soldada (longitud total) | ±1mm |
| Tolerancia de longitud de la aleta soldada (fraccional) | ±0.5mm |
| Tolerancia de brecha entre aletas | ±0.1mm |
| Inclinación entre la aleta y la base del tubo | ±1° |
| Diferencia de altura entre las aletas | ±0.2mm |
| Distancia al centro entre dos tubos | ±0.2mm (para tubos dobles) |

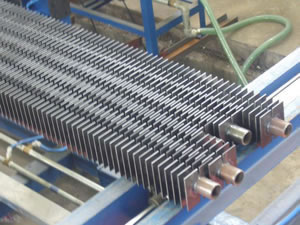

Imágenes del tubo con aletas en H para calderas
