Descripción

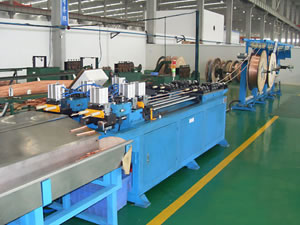

La máquina cortadora de tubos es una máquina NC utilizada para el corte automático de tubos rectos a la longitud deseada. Integra una tecnología especial de corte, que permite el corte sin desprendimiento de virutas y sin deformación de la sección de corte.
Características principales de la máquina de corte de tubos de cobre
1. Alimentación por servo, precisión de reposición estable y alta.
2. Corte de cuatro piezas en una sola vez, alta eficiencia.
3. Con la función de estiramiento-rompimiento, menor índice de encogimiento de la boca.
4. Control PLC, alta automatización – alimentación automática, corte automático, descarga automática, alarma automática.
| Item | Datos | Observaciones |
| Material | Tubos de bobina de cobre | |
| Diámetro | Ф6.35~Ф19.05mm | |
| Grosor de la pared | 0.3~1.0mm | |
| Tamaño de la bobina de cobre | Diámetro externo: 1000~1250mm Diámetro interno: 130mm | |
| Peso de la bobina de cobre | Máx. 280kg | |
| Piezas de corte | 4 | Impulso doble, una vez |
| Longitud de corte | Min. 40 mm, sin límite máx. | Cuando es menor a 100mm, sin estiramiento precio |
| Alimentación de una sola vez | 1000 mm | |
| Eficiencia de trabajo | 8 veces por minuto(L=1000) | |
| Tolerancia de estiramiento | ≤2‰ | |
| Precisión de reposicionamienot | L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm | d0-grosor de pared original d1-grosor de pared terminada f= (d1 - d0)/ d0 % |
| Índice de encogimiento del diámetro interno de la boca | f < 20% | |
| Diferencias de longitud entre las cuatro piezas | ≤0.5mm (L=1000) | |
| Condiciones de superficie después del corte | Sin raspaduras aparentes, marcas, etc. Sin quemaduras en la boca. | |
| Redondez de los tubos cortados | No redondez ≤3% | |
| Potencia | 380V \ 50Hz \ 3Kw | Con interruptor de aire |
| Fuente de aire | 0.5--0.7MPa |
Descripción

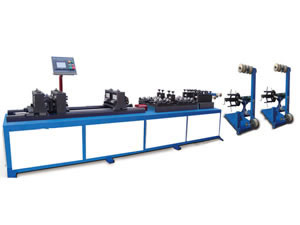

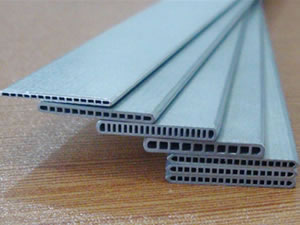

El condensador multiflujo de sistemas de aire acondicionado de vehículos emplea tubos aplanados de aluminio. La máquina cortadora de tubos de aluminio está especialmente diseñada para enderezar, estrangular y cortar los tubos a la medida requerida de forma automática. Este producto incorpora una tecnología de corte especial que posibilita el corte sin desprendimiento de virutas y con poca deformación.
Características principales
1. Utiliza el servosistema de alimentación, tiene una alta estabilidad y precisión de reposicionamiento.
2. Puede cortar de forma sincrónica dos tubos de aluminio, lo que incrementa la eficiencia de trabajo.
3. La función especial de corte por estiramiento reduce la tasa de retracción de la boca.
4. Gracias al control PLC, este producto puede efectuar el desenrollado, alimentación y corte de material de forma automática.
| Ítem | Especificaciones |
| Material | Bobina de tubo plano de aluminio |
| Anchura del tubo plano de aluminio | 14-32mm |
| Espesor del tubo plano de aluminio | 1.5-3mm |
| Tamaño de la bobina de aluminio | Diámetro externo:1100mm Inner Diámetro: 450-500mm Height: 300-330mm Peso: Máx.300kg |
| Piezas cortadas | 2 |
| Longitud de corte | Mín. 100mm, sin límite máximo |
| Carrera de alimentación | 200-900mm |
| Velocidad de corte | 15 veces por minuto (L=650) |
| Precisión de corte longitudinal | ≤±0.2mm |
| Precisión de ancho de enderezamiento | ±0.04/850mm |
| Precisión de espesor de enderezamiento | ±0.02/850mm |
| Tiempo de cambio de la cuchilla de corte | ≤5min |
| Tiempo para cambio de anchura del tubo | ≤15min |
| Energía eléctrica total | Cerca de 10kW |
| Suministro de aire | 0.5-0.7MPa |
| Peso total | Alrededor de 2800kg |
Proporcionamos además otras máquinas relacionadas con la producción de condensador multiflujo para automóviles.
Podemos ofrecer cualquier tipo de máquinas de corte de tubos para diferentes propósitos.
